全站儀常見使用問題匯總

全站儀常見的問題，全站儀常見使用問題匯總！

問：全站儀使用時棱鏡任意升高對距離有影響嗎？

答:對平距沒有影響，斜距有影響，對高程也會有影響。

問：全站儀配合使用的棱鏡類型和型號是什么？

答:目前常見的棱鏡是單棱鏡。每個廠家都有不同的型號命名標準。以南方全站儀為例，單棱鏡型號有:

ADS17A：連接器、鏡、鏡框和標志、對點器的連接器、底座、箱子；

AK17+AY01:是指鏡框和標志，圓棱鏡

國產棱鏡大多為-30，需要在全站儀上設置。

問：如何用帶棱鏡的全站儀測量已知點的坐標？

問題描述：

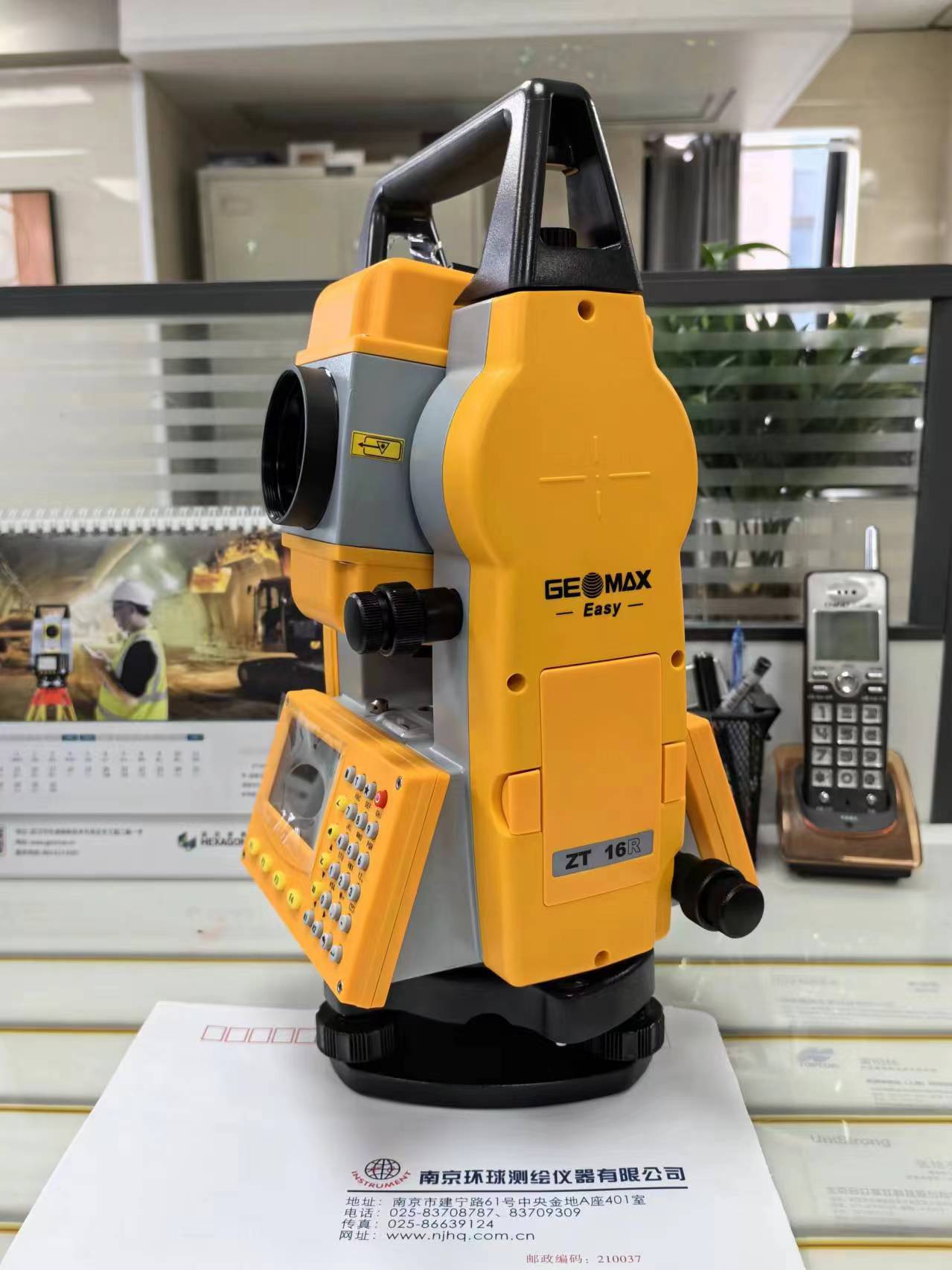

我們使用的全站儀品牌是中緯全站儀ZT16R，紅外測距，帶反射棱鏡。

將儀器放在兩個已知坐標點的一個上，輸入測試站的坐標，然后輸入后視點坐標，按下后視點，確認后。

瞄準被測點的棱鏡，按下測量。此時顯示距離、坐標、角度等，但將坐標落在總平面圖上，卻發現這些點并沒有落在正確的位置，相反，它落在了以兩個已知坐標點連接為對稱軸的對稱位置。

不知是什么原因，詳細查閱說明書，

只覺得“指標差設置”這一條不清楚，但又不知如何設置，

不知是否需要設置方位角方向？

希望能詳細描述坐標測量的設置和操作程序，以及必要的注意事項。

請哪位前輩指教！我先表示衷心的感謝！

問題補充：

我已經確認并得到了坐標值，只是奇怪，坐標落在總平面圖上后，發現這一點顯然不在正確的位置，這兩個已知點是對稱軸的對稱位置。

答:一定是你自己動指標差這個選項吧？那是專業維修才會用的，當然，自己調整會有誤差。

簡單來說，度盤旋轉每周360度，電子度盤會分配這360度，分配值與理論值的差就是指標差。

調整后，機器對度盤的判讀會出錯。因?yàn)槭墙^對編碼度盤，差別會差很多。如果你不能滿足精度要求，建議拿到專業維修，在校正臺上調整。

問：在科力達全站儀測量坐標時，測量站、后視輸入坐標高度沒有問題，連續三點棱鏡高度忘記輸入，怎么用

答:導出數據后，將這些點的高程坐標分別減去棱鏡高，即可獲得真正的高程坐標，XY坐標是正確的，不需要修改。

問：三鼎全站儀不知道測站、后視、高程，如何測量相對高程和放樣！

答:將測量站設置為(0,0)，根據要放樣的內容設下一個方向，然后根據放樣的內容計算每個點的坐標，然后利用高差進行高程放樣

問：測量高程時徠卡全站儀棱鏡頭上下擺動有誤差嗎？

答:有誤差。高精度測量時，需要將全站儀望遠鏡的十字絲對準棱鏡中心，以保證測量精度

但在普通的地形圖測量測繪工作中，除非在設站過程中，為了保證控制精度，否則不需要準確對準。

對于拓普康全站儀水平法測量高程，最好采用高精度索佳全站儀，保證棱鏡位置穩定，測量低水平。

問：已知一點高程，全站儀儀器高、棱鏡高、和全站儀度數的高差，怎么算測站點高程啊？

答:簡單的方法:將尼康全站儀測站點高程設置為0，然后實際輸入全站儀站儀表高度和棱鏡高照，測量已知點的高程。與實際高程的高差是測量站的高程。注意不要弄錯高差符號

問：已知架棱鏡點高程全站儀任何設站如何測量標高？如何計算假設蘇一光全站儀測站的高程？

A:使用三角高程法:先在任何地方架設儀器，棱鏡架在已知點，然后用全站儀常見的測距測角模式測量棱鏡與儀器的高差VA，然后把棱鏡移到你需要測量的地方，測量高差VB。
