中緯RTK測量儀操作指南與常見問題

      中緯（GeoMax）RTK測量系統以其穩定性和高性價比在工程測量、地形測繪等領域得到廣泛應用。為了幫助用戶更好地使用中緯RTK，南京環球測繪小編將介紹其基本操作流程并解答常見問題。

一、 操作指南

RTK測量通常包括基準站設置和移動站設置兩部分。

基準站設置：

選址：選擇地勢較高、視野開闊、無強電磁干擾的位置架設腳架和基準站主機。

安裝：將主機安裝在三腳架上，對中整平。安裝電臺天線（如使用電臺模式）并連接電纜。

配置：開啟基準站主機，通過手簿藍牙連接主機。進入測量軟件（如Survey Office），選擇“基準站設置”，配置差分格式（通常為RTCM3）、發射協議（如CMR、CMR+）和電臺頻道（或網絡模式參數）。啟動基準站，當其狀態燈顯示發射信號正常（如電臺燈閃爍）即表示成功。

移動站設置：

安裝：將移動站主機安裝在對中桿上，并連接手簿。

連接與配置：在手簿軟件中，選擇“移動站設置”，選擇與基準站一致的差分格式和通信方式。

電臺模式：選擇相同的電臺頻道。

網絡模式：輸入CORS賬號或服務器IP、端口、接入點（APN）等信息。

求轉換參數：

這是關鍵步驟！在正式測量前，必須到已知控制點上進行點校正（求轉換參數）。

測量1-2個已知控制點的WGS84坐標（經緯度），然后輸入該點的當地平面坐標（如北京54、西安80或CGCS2000），軟件會自動計算轉換參數。應用參數后，移動站測得的坐標即為目標坐標系下的坐標。

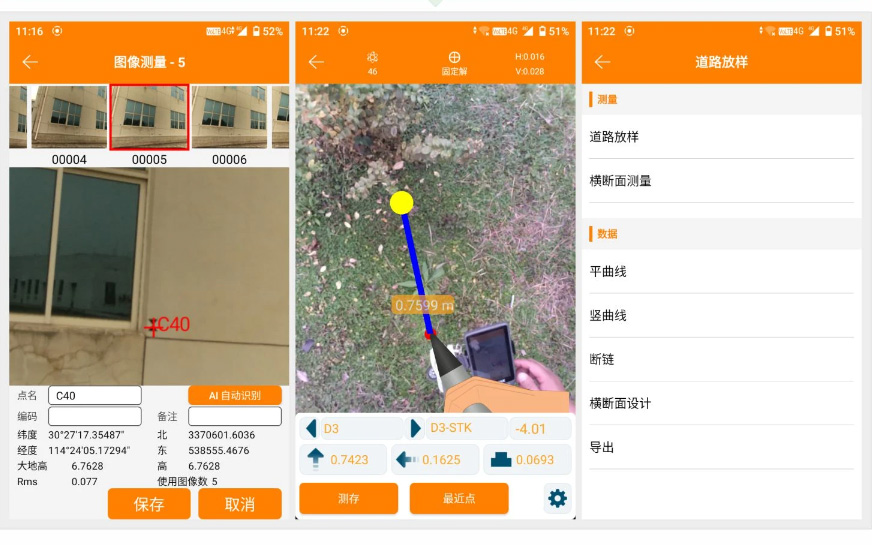

開始測量：當移動站達到“固定解”狀態（手簿軟件通常顯示為綠色）時，即可開始進行點測量、點放樣、線放樣等作業。

二、 常見問題解答（FAQ）

Q1：移動站一直顯示“單點解”或“浮點解”，無法達到“固定解”怎么辦？

原因分析：這是最常見的問題，表明移動站未收到基準站的差分信號或信號質量差。

解決方案：

檢查通信鏈路：電臺模式下，確認移動站與基準站的電臺頻道一致；檢查電臺天線是否連接牢固；確認基準站電臺是否在正常發射（查看電臺指示燈）。網絡模式下，檢查手簿網絡連接（SIM卡流量、Wi-Fi）是否正常；核對CORS賬號密碼、服務器IP地址是否輸入正確。

檢查距離與環境：確保移動站與基準站的距離在電臺有效作用距離內（通常10公里以內），并避開高壓線、信號塔等強干擾源。檢查基準站視野是否足夠開闊，是否有多路徑效應（如附近有大面積水面、玻璃幕墻）。

重啟設備：嘗試重啟基準站和移動站主機，有時可以解決臨時性的通信故障。

Q2：測量坐標精度差，誤差很大怎么辦？

原因分析：大概率是轉換參數有問題或對中整平不準確。

解決方案：

檢查參數：確認點校正時使用的控制點坐標是否正確無誤；檢查轉換參數是否被正確應用；盡量避免使用單點求參，使用兩個及以上分布均勻的控制點求參精度更高。

檢查儀器：檢查對中桿氣泡是否校準，確保每次測量時嚴格對中整平。

查看PDOP值：在手簿軟件中查看位置精度因子（PDOP）值，若PDOP值過大（通常>3），表示當前衛星幾何構型差，應避免在此情況下進行高精度測量。

Q3：主機無法連接手簿怎么辦？

原因分析：藍牙配對問題或電源問題。

解決方案：

重新配對：在手簿藍牙設置中，刪除舊的配對記錄，重新搜索并配對主機的藍牙號（通常以“GeoMax”或主機SN號開頭）。

檢查電源：確認主機電池電量充足且已開機。

Q4：電臺模式作用距離突然變短？

原因分析：電臺天線損壞或電纜接觸不良；電池電量不足導致發射功率下降；環境干擾。

解決方案：檢查天線和電纜；更換滿電電池；選擇更高的架設位置。

      熟練掌握中緯RTK需要理論與實踐相結合。遇到問題時，應遵循“先檢查外部連接（電源、天線），再檢查內部設置（參數、模式），最后考慮環境因素”的排查思路，大多問題都能迎刃而解。
