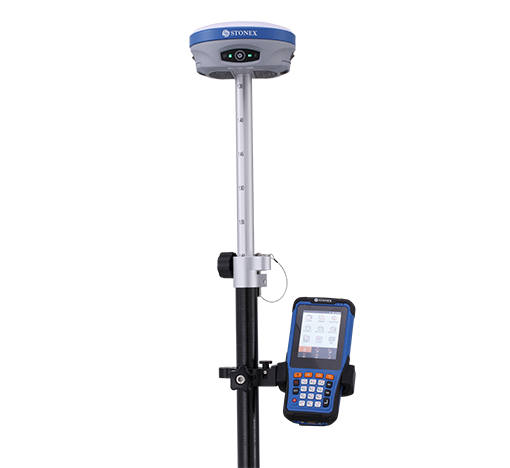

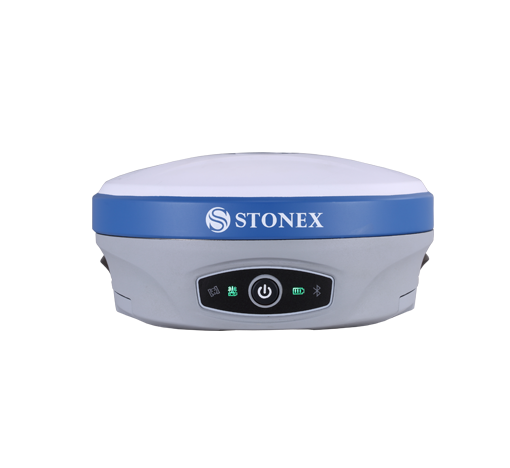

思拓力S9II專業型RTK

2017-07-05 熱度：11604 ℃

思拓力S9II專業型RTK

　　品質

　　真正的全鎂合金機身，組合天線設計，支持熱切換的雙電池配置，還有第三代傾斜測量技術無需校準即可精準測量，4G全網通為智能操控提供極速保障……這些功能讓S9Ⅱ更智能、更創新、更專業，鑄就品質。

　　全鎂合金機身設計

　　S9 II 所用材質進一步升級，機身殼體內外均采用高強度鎂合金，做到了真正的全鎂合金設計，更加輕巧、堅固、耐用的同時，內部元器件之間實現了完全無線化連接，整機更穩定可靠。

　　全集成組合天線

　　組合天線已成為思拓力第二代RTK產品的標配，GNSS天線、藍牙模塊、WiFi通訊模塊、4G模塊高度集成，即簡化了設計，降低了維護，又能減少不同元器件之間的相互串擾，可靠性得到提升。360°無死角天頂信號通訊，進一步改善了設備間信號傳輸?shù)馁|量與距離。

　　雙智能鋰電池長續航

　　機載雙智能鋰電池，一鍵電量感知，更和手簿電池相互通用。自動切換供電，單塊電池也能正常工作。支持電池熱切換、熱插拔，確保S9 II 永不斷電。電池倉各自獨立，提供多重保障，防止不慎跌落時出現電池蓋脫落的情況。

　　板卡，高效解算“動力”

　　板卡被視為RTK的“發動機”，S9 II 搭載的板卡引擎，提供高效解算“動力”。336通道，不僅支持全星座，更是完整支持全系統---- 全球衛星導航系統、區域衛星導航系統、廣域增強系統，以及星基增強系統。可以申請開通OmniSTAR/RTX功能，滿足測量作業單機厘米級精度要求。

　　第三代傾斜測量技術

　　對傾斜測量技術的持續研發，讓這項技術變得更加成熟而簡單。S9 II 內置高靈敏度電子氣泡，應用多點傾斜測量算法，在測量時無需校準既能獲得精準數據，進一步提高了作業效率。

　　智能測量新體驗

　　搭載Linux智能操作系統，支持第二代WebUI，帶來更多智能體驗。內置全頻段網絡模塊，支持移動、聯通、電信的2/3/4G信號，真正做到全網通，數據傳輸更有保障，為智能操控提供極速保障。

　　全行業解決方案

　　SurPad4.0不僅僅是一次簡單的版本升級，而是對于測量的重新思考。提供覆蓋全行業整個工程生命周期的測量解決方案，帶來質的飛躍。可應用于國土、測繪、水利水電、工程施工、市政建設、地下管線等多個行業，涉及道路測量、電力測量、水利工程測量、大地測量、地形測圖、管線測量、施工放樣、地籍測量等。

S9 Ⅱ 技術參數	S9 Ⅱ STD	S9 Ⅱ PRO
接收機特性
衛星跟蹤	BeiDou，GPS，GLONASS，Galileo
	---		OmniSTAR,Trimble RTX（此項服務申請開通）
	220通道		336通道
操作系統	Linux操作系統，具有WebUI功能
初始化時間	<10s
數據輸出速率	1Hz--- 50Hz
初始化可靠性	>99.99%
接收機外觀
外觀	人體工學圓形設計
按鍵	電源鍵
指示燈	衛星，數據鏈信號，電量、藍牙
標稱精度
靜態精度	平面精度：±(2.5mm+1ppm ) RMS 高程精度：±(5mm+1ppm) RMS
RTK精度	平面精度：±(8mm + 1ppm) RMS 高程精度：±(15mm+1ppm) RMS
RTX定位	---		平面精度：4cm
	---		高程精度：8cm
電氣化參數
主機功耗	3.0W
智能電池容量	熱切換電池3.7V 6800mAh*2
電池工作時間	15h（靜態模式）；12h（移動站模式）
外接電源	可外接電源；普通充電寶可充電
物理特性
尺寸	156mm*76mm
重量	1.1kg
材質	鎂合金外殼
工作溫度	- 40℃～+70℃
存儲溫度	- 50℃～+80℃
濕度	抗100%冷凝
防水防塵	IP67級
沖擊震動	IK08級
靜態存儲
存儲格式	Dat/Rinex
存儲空間	標配16G芯片式存儲，可自定容量
存儲方式	可同時存儲兩種格式數據
下載方式	支持USB下載和Web網頁下載
通訊
I/O接口	1個七針LEMO數據口，USB數據下載，U盤升級功能 1個五針LEMO接口，可外接輸出輸入，外接供電 1個TNC電臺接口
差分格式	RTCM2.X、RTCM3.X、CMR、CMR+、SCMRX
電臺	外置發射:5W/10W/20W/30W（可調）,116個頻段可調
	內置功率：0.5W/1W可調
	頻率：410- 470MHz
	TrimTalk,TrimMark 3,SOUTH,PCCEOT,Geotalk
WiFi	802.11b/g/n
藍牙	2.1/4.1 LE雙模，支持閃聯
輔助測量
傾斜測量	全系標配第三代傾斜測量
電子氣泡	有
數據輸出
輸出格式	NMEA 0183、PJK平面坐標、二進制碼
輸出方式	藍牙/WiFi/RS232/電臺/網絡
內置網頁
查詢功能	可以查詢所有接收機信息
設置功能	支持Web 網頁功能，無需手簿也可以設置工作模式，設置系統參數、藍牙、 WiFi 輸出、啟動基準站、下載靜態數據、固件升級
遠程服務	遠程升級、智能云服務、數據下載
手簿參數
型號	P9A
操作系統	Android 6.0(可選配Windos Mobile 6.5系統）
CPU	1.5GHz，4核
RAM+ROM	2GB+16GB，支持T-Flash存儲卡
移動網絡	4G: TDD-LTE/FDD- LTE移動、電信、聯通全網通
攝像頭	后置600萬像素，自動對焦
數據傳輸	USB Type C接口，支持OTG功能
無線通信	WiFi、藍牙
屏幕	3.7英寸Blanview TFT半透半反屏、480*640VGA分辨率
按鍵	全數字字母多功能物理鍵盤
電池	24.5 wh大容量電池，續航>20小時，充電1小時
三防	IP67級
傳感器	電子羅盤、重力感應器、光感應器、陀螺儀、氣壓計
