圖文介紹幾種全站儀測量方法

　　高程測量

　　1、儀器任意置點，但所選點位要求能和已知高程點通視。

　　2、用全站儀照準已知高程點，測出V的值，并算出W的值。（此時與儀器高程測定有關的常數如測站點高程，儀器高，棱鏡高均為任一值，施測前不必設定。）

　　3、將儀器測站點高程重新設定為W，儀器高和棱鏡高設為0即可。

　　4、照準待測點測出其高程。

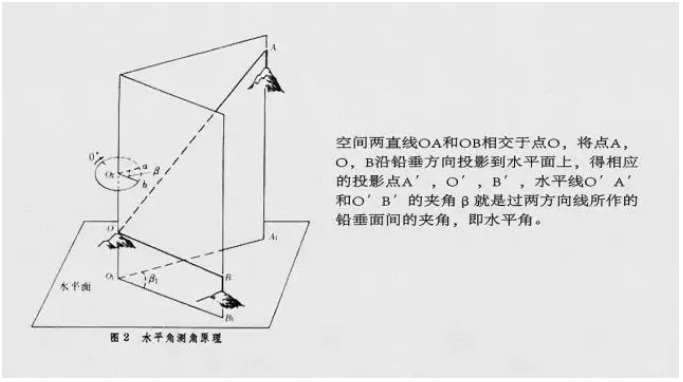

　　水平角測量

　　1、按角度測量鍵，使全站儀處于角度測量模式，照準第一個目標。

　　2、設置A方向的水平度盤度數為0°00′00"。

　　3、照準第二個目標B，此時顯示的水平度盤度數即為兩方向的水平夾角。

　　4、用于測量水平角的儀器，必須具備一個能置于水平位置水平度盤，且水平度盤的中心位于水平角頂點的鉛垂線上。

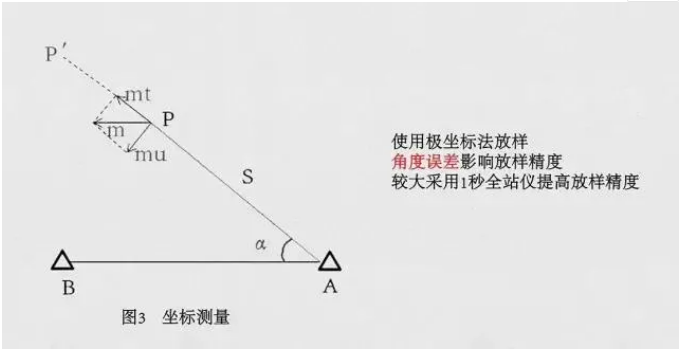

　　坐標測量

　　1、設定測站點的三維坐標。

　　2、設定后視點的坐標或設定后視方向的水平度盤讀數為其方位角。當設定后視點的坐標時，全站儀會自動計算后視方向的方位角，并設定后視方向的水平度盤讀數為其方位角。

　　3、設置棱鏡常數。

　　4、設置大氣改正值或氣溫、氣壓值。

　　5、量儀器高、棱鏡高并輸入全站儀。

　　6、照準目標棱鏡，按坐標測量鍵，全站儀開始測距并計算顯示測點的三維坐標。

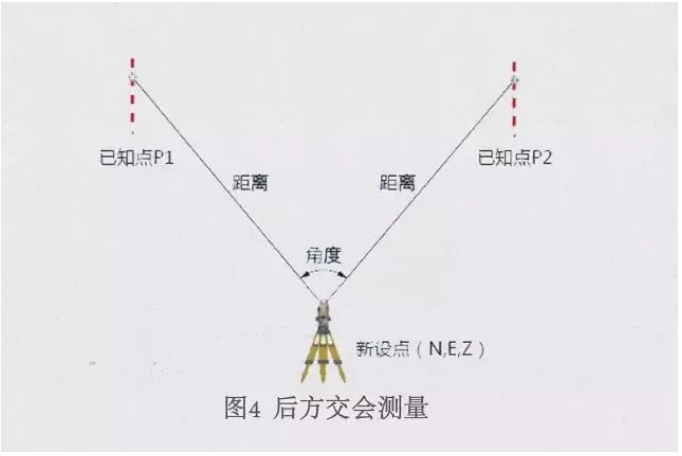

　　后交會測量

　　722R4L全站儀安置在某一待定點上，通過對兩個以上的已知點處棱鏡進行觀測，并輸入各已知點三維坐標及儀器高和棱鏡高后，全站儀即可顯示待定點的三維坐標。

　　放樣測量

　　1、將要測設的角度和邊長（或坐標值）輸入全站儀。

　　2、在放樣過程中儀器顯示角度和邊長的實測值與放樣值之差，根據顯示的偏離值及符號調整棱鏡位置，直至偏離值為零，此時棱鏡所處位置即為要測設的點位。

　　4、有的電子全站儀還可通過圖形顯示棱鏡上下左右前后的移動方向。

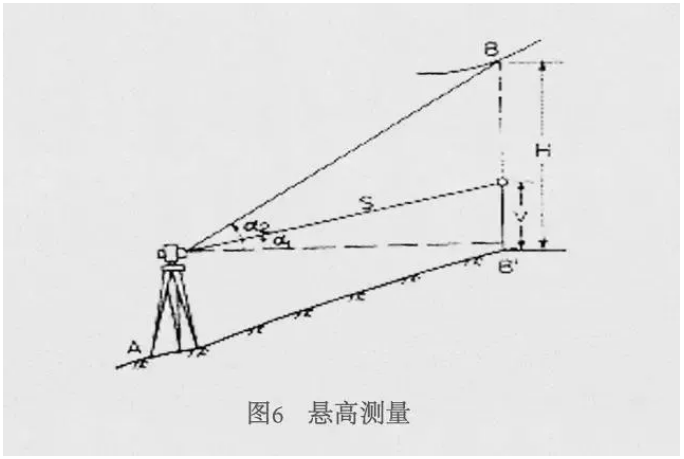

　　懸高測量

　　1、要測量某些不能設置反射棱鏡目標（高壓電線、橋梁桁架）的高度時，可在目標正上方或正下方處安置棱鏡，輸入棱鏡高V。

　　2、瞄準棱鏡并觀測后，在瞄準目標，儀器即可顯示目標的高度H。

　　對邊測量

　　如圖：分別瞄準兩個目標點處的棱鏡并觀測后，儀器即可顯示出兩個棱鏡之間平距(dHD)、斜距(dSD)、高差(dVD)。

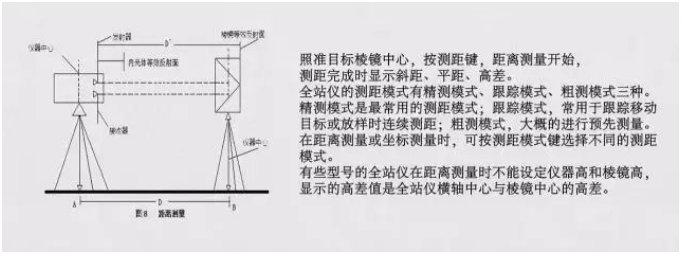

　　距離測量

　　1、首先設置全站儀棱鏡常數。

　　測距前須將棱鏡常數輸入全站儀中，儀器會自動對所測距離進行改正。

　　2、其次，設置全站儀的大氣改正值或氣溫、氣壓值。

　　光在大氣中的傳播速度會隨大氣的溫度和氣壓而變化，15℃和760mmHg是儀器設置的一個標準值，此時的大氣改正為0ppm。實測時，輸入溫度和氣壓值，全站儀會自動計算大氣改正值，并對測距結果進行改正。

　　3、接著，量儀器高、棱鏡高并輸入全站儀。

　　4、最后，全站儀距離測量。
