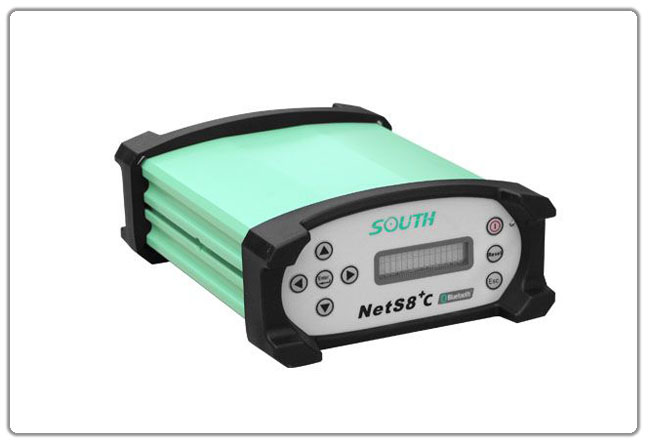

南方NetS8+C CORS系統

2017-06-11 熱度：6773 ℃

NetS8+C完全兼容NetS8的所有功能的同時，提供了更加豐富的接口功能和Web Server 功能等。

NetS8+C考慮用戶安裝方便，設計了固定支架，主機可安裝到任何地方。內部電子組件按照工業級標準選用，主機可在-40℃--65℃的環境中穩定工作，主機參數均能自動保存在內部FLASH，掉電重啟后，參數不會改變，主機可自動連接服務器。

主機除了上傳靜態數據，觀測數據，衛星狀況數據，差分?jǐn)?shù)據外，還在內部/外部做了大容量數據存儲器，可以做到靜態數據備份，可以遠程下載。

主機的配置方式靈活，可通過本地網絡配置，按鍵配合液晶配置，串口配置，也可通過網絡遠程配置，靈活多樣。支持遠程重啟、遠程格式化SD卡、遠程注冊和固件升級，方便用戶遠程對系統進行維護操作，減少用戶維護成本。

主機具備自動重啟功能，在主機斷電恢復后會自動按照設置繼續工作，而無須人工干預；主機具備長期穩定的連續工作能力，即長期連續跟蹤衛星信號并記錄數據。

1、采用嵌入式系統平臺，選用32位ARM處理器AT91RM9200，主頻可上到180MHz，工業級設計，抗干擾能力穩定性強。以太網接口采用10M/100M自適應網卡接口芯片，滿足大多數數據傳輸需要。

2、3個RS232端口、支持氣象儀、傾斜儀、傳感器， 1個以太網端口，1個主USB接口，1個從USB接口，1個外部時鐘接口、支持外部高精度原子鐘接入， 1個PPS輸出接口，1個外置電源輸入口， 1個充電器輸入口。

3、支持1G到8G任意容量大小的工業級SD數據存儲卡，數據以文件方式存儲，可供本機復制下載或遠程下載；并有循環存儲功能。用戶可以通過服務器遠程設置是否啟用SD卡存儲靜態數據。

4、用戶可通過網絡、串口、藍牙以及液晶面板按鈕等任意方式對系統參數進行配置。同時系統支持遠程的升級與注冊功能。方便用戶遠程對系統對進行維護操作，減少用戶的維護成本。

5、工業級設計，堅固鋁合金外殼，全密封防水、防塵；儀器兩端特殊軟橡膠圈設計，防震性能高。工作溫度：－30℃～75℃；工作濕度：相對濕度，10％～95％（非凝結）。

NetS8+C是南方衛星導航針對CORS系統應用而設計的一款高性能GNSS接收機。國產自主衛星導航系統，自主核心技術。通過網絡進行數據傳輸和遠程控制。主機采用主流操作系統（Windows 和 Linux）之一的Linux為內置操作系統，軟件功能運算能力優秀，是真正意義上的嵌入式控制系統。選用32位ARM處理器，主頻可達180MHz；工業級設計，抗干擾能力強，穩定性高，滿足了CORS系統長時間無人值守穩定運行的需求。

GNSS特性

? 440通道：

– COMPASS(北斗)：同步B1、B2、B3

– GPS：同步L1 C/A、L2E、L2C、L5

– GLONASS：同步L1 C/A、L1 P、L2 C/A （僅限于GLONASS M）和L2 P

– SBAS：同步L1 C/A、L5

– GIOVE-A：同步L1 BOC、E5A、E5B和E5AltBOC（支持）

– GIOVE-B：同步L1 CBOC、E5A、E5B和E5AltBOC （支持）

? 未經濾波、未平滑的偽距測量數據，用于低噪音、低多路徑誤差、低時域相關性和高動態響應

? 噪音低的GNSS載波相位測量，1赫茲帶寬內的精度<1毫米

? dB-Hz內報告的信噪比

? 應用成熟的低仰角跟蹤技術

? 支持多種衛星導航系統

? 支持實時靜、動態雙頻RTK解算，同時支持單BD-2解算模式

? kRTK技術，保障了定位精度的可靠性，大大提高了數據解算質量

? 智能動態靈敏度定位技術，適應各種環境的變幻，適應更加惡劣、更遠距離的定位環境

? 全面的兼容的高精簡報文，易于數據傳輸及配套軟件的應用開發

? 穩定的長距離RTK解算能力

初始化時間通常<10秒

初始化可靠性 >99.9%

定位精度

靜態

平面 ±2.5mm+1ppm

高程 ±5mm+1ppm

數據存儲、輸出

? 內存：4GB，可記錄12個月的原始觀測數據(衛星數據記錄為5秒一個歷元)，支持16G大容量工業級SD數據存儲卡

? 定位輸出：1 Hz、2 Hz、5 Hz、10 Hz、20Hz和50 Hz（取決于安裝選項）

高達50赫茲的原始測量與定位輸出

? 參考輸出：CMR、CMR+、RTCM 2.1、2.2、 2.3、3.0、3.1

? 導航輸出：ASCII: NMEA-0183 GSV、AVR、RMC、HDT、VGK、VHD、ROT、GGK、GGA、GSA、ZDA、VTG、GST、PJT、PJK、BPQ、GLL、GRS、GBS 以及二進制

? 儲存格式：STH、RINEX、BINEX

? 文件命令方式多樣

? 數據檢索：HTTP下載、FTP下載和USB拷貝

? 支持循環存儲

? 支持外接USB存儲器

數據傳輸

? 以太網：支持TCP/IP數據流，包括Server、Caster和Client三種模式，支持HTTP、FTP等服務；

? 串口：支持3路獨立的串口數據流，可以輸出導航定位數據、原始觀測數據、差分修正數據和1PPS-UTC；

? 藍牙：支持2.4GHz連接。

電氣性能

電池：內置高容量電池，保證正常工作12小時以上

? 電壓：DC輸入7～36V帶過壓保護

? 功耗：3.0W

設備接口

? 1個RJ45網絡接口

? 2個RS232接口，支持氣象儀、傾斜儀和各類傳感器

? 1個主USB接口，可以外接USB存儲器用來記錄原始觀測數據

? 1個從USB接口，可以通過該接口直接下載接收機內部存儲的數據

? 2個電源輸入口，相互獨立，保證系統的供電可靠性

? 1個PPS輸出接口

? 1個外部時鐘輸入接口

? 1個外部事件輸入接口

? 1個GNSS天線接口

物理指標

尺寸：20.2cm長×16.3cm寬×7.5cm高

重量：1.4kg

防震：堅固鋁合金外殼加塑膠圈，抗1米自然跌落

防水：用水沖洗無任何傷害

防塵：完全防止粉塵進入

等級：IP67

工作環境：

工作溫度：－40度至75度

工作濕度：相對濕度，10％～100％（非凝結）

本資料僅供參考，為不斷提高產品性能，本網站中所有圖片及性能參數如有改動，恕不另行通知，敬請諒解！本公司保留對所有技術參數和圖片的最終解釋權。
