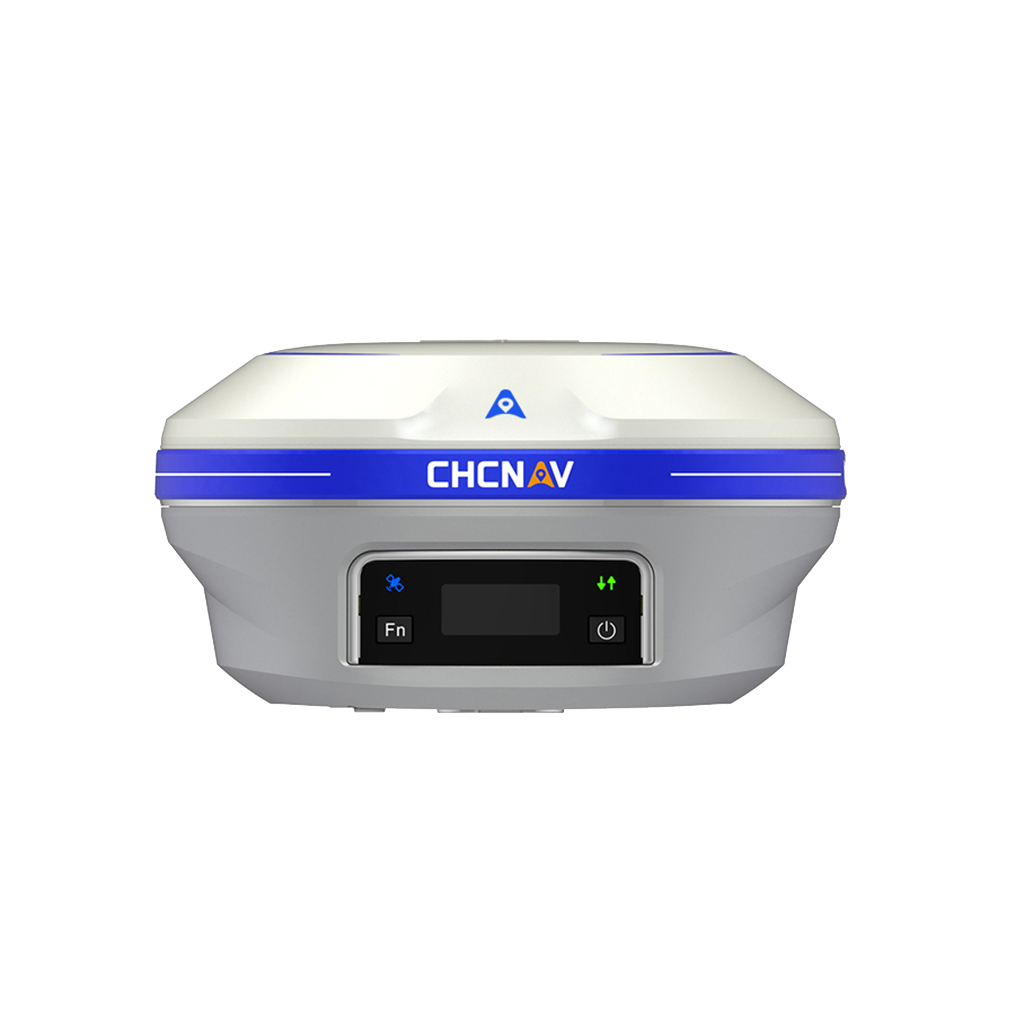

華測X16 視覺RTK

2023-12-13 熱度：5580 ℃

　　華測導航X16 RTK是集成了華測目前最新視覺技術的一款革新型視覺RTK產品。支持沉浸式實景三維放樣，放樣一桿到位，效率提升了50%。全面兼容5星21頻點，惡劣環境固定效果提升15%。雙引擎算法檢核修正，修復飛點。同時可選配AI自動編譯道路數據的服務，結合華測目前最新AI技術，X16 RTK可實現道路施工全階段提速增效、到道路全要素放樣，讓用戶告別編數據繁瑣費時的工程難題。

　　放樣一桿到位，讓效率提升50%

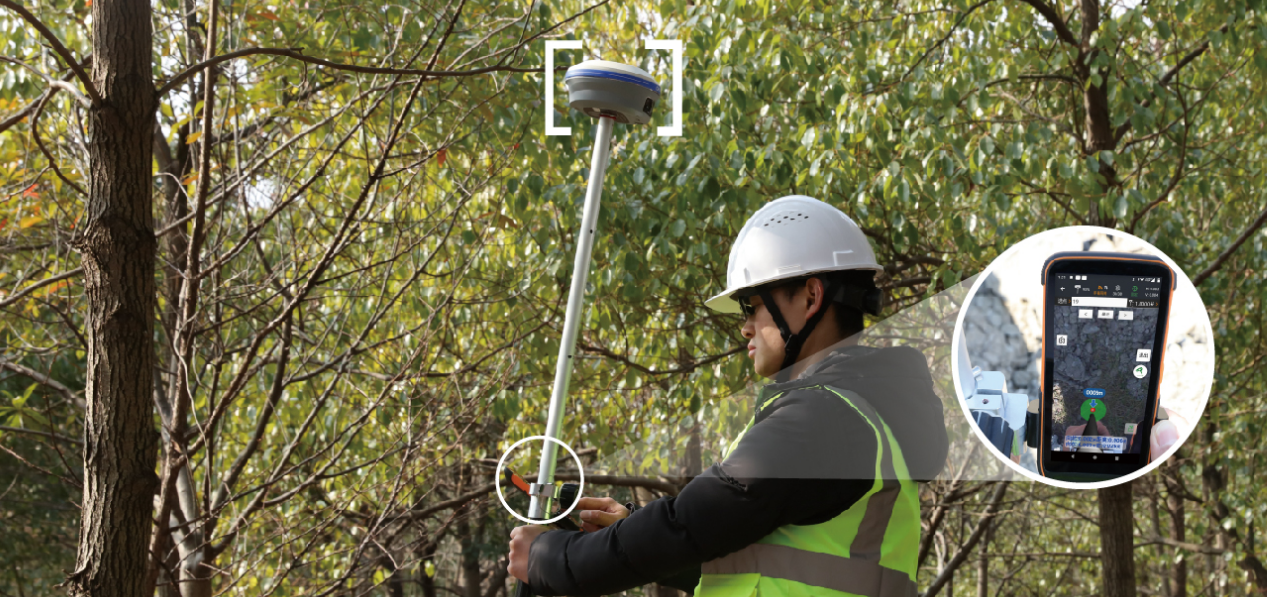

　　1.沉浸式實景三維放樣，放樣點直接標在地面上，一桿就能放到位

　　2.星光級攝像頭，有星光就能看得清

　　精度高固定快

　　固定效果提升15%

　　基帶射頻一體化SoC芯片，支持5星21頻點，內嵌多頻點抗干擾技術。

　　雙引擎解算，數據不飛點，測了都能用

　　采用窄帶抗干擾技術，雙引擎算法檢核修正，修復飛點，測了都能用。

　　測地通8.0

　　圖形操作流暢度提升52%，無縫兼容99.9%CAD圖紙

　　極速刷新

　　基于自研“MetaCAD”二、三維一體化圖形引擎，毫秒級動態響應，圖形操作流暢度提升52%。

　　全能顯示

　　通過“CAD plug-in”技術，自動識別外部參照文件，無縫兼容99.9%CAD圖紙；云端AutoCAD配合天正系統，出色解決天正圖紙顯示亂碼、數據丟失問題。

技術參數

項目	內容	指標
衛星與精度	衛星系統	GPS+BDS+Glonass+Galileo+QZSS 支持北斗三代，支持5星21頻
	通道數	1408
	初始化可靠性	99.9%
	靜態精度	水平精度∶±（2.5+0.5×10^-6×D）mm 高程精度∶±（5+0.5×10^-6×D）mm
	RTK精度	平面精度∶±（8+1.0×10^-6×D）mm 高程精度∶±（15+1.0×10^-6×D）mm
GNSS+慣導	IMU更新率	200Hz
	傾斜角度	0~60°
	傾斜補償精度	10 mm + 0.7 mm/°tilt（30°內精度<2.5cm）
	視覺放樣精度	典型精度3cm
用戶交互	液晶屏	準視網膜屏幕，陽光直射也能看得清晰、透亮
	指示燈	1個衛星燈+1個差分數據燈
	按鍵	Fn功能鍵+電源/確認鍵
	Web網頁	支持PC/手機端網頁
物理特性	尺寸	Φ152 mm*81 mm
	材質	鎂合金
	重量	1.15kg
	工作溫度	-45℃~+75℃
	存儲溫度	-55℃~+85℃
	防水透氣膜	防止在太陽暴曬、突降大雨等惡劣環境下水汽進入設備內部
	防水防塵	IP68(防30分鐘水下1米浸泡)
	防撞擊	IK08(受到2.5公斤鋼制撞錘同等的機械沖擊力而不損壞、抗3米跌落)
電氣性能	電池	移動站典型續航20h，視覺放樣模式續航15h
	快充	支持快充，最高15w快充
	外接供電	(9-28）V DC
	儲存	32GB
	電子氣泡	支持
無線通信	無線連接	支持Wi-Fi數據鏈
無線通信	電臺	內置收發電臺，支持華測/TT450/透明傳輸協議
控制手簿	型號	HCE600安卓測量手簿
	操作系統	Android 10
	CPU	八核2.0GHz處理器
	網絡	4G全網通，內置eSIM贈送三年測繪流量
	液晶屏	5.5‘’高清顯示屏
	電池	續航14小時
	防水防塵	IP68
高級功能	智能功能	支持超級雙發，超級雙收，一鍵固定
高級功能	智能服務	支持華測云服務，提供云存儲，功能碼分享提供智能道路數據編輯功能
