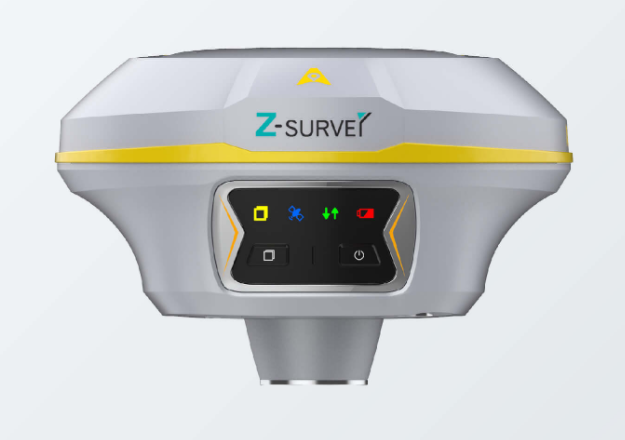

中繪i86 視覺放樣RTK

2023-12-16 熱度：3965 ℃


i86 視覺放樣RTK

集成了華測新型視覺技術，支持視覺實景放樣，放樣點直接標在地面上，放點一桿到位，再也不用來回挪桿了。配備了星光級攝像頭，有星光就能看得清。衛導+慣導+視覺融合算法，替代磁羅盤方案，不受磁干擾，指示方向準。1408通道數，遮擋環境下固定效果提升15%。升級了華測5星21頻解算引擎，芯片算力提升100%，更多衛星頻點也能解算。同時支持無網續測，網絡中斷能測，專注解決在林區、跨省交界處等網絡信號弱、網絡信號不穩定等作業場景痛點，大大提高RTK的可用性。


視覺實景放樣放桿一桿到位

◎ 視覺實景放樣，放點一桿到位，再也不用來回挪桿。沉浸式實景三維放樣，放樣點直接標在地面上，跟著箭頭走

◎ 一桿就能放到位，告別來回挪桿

◎ 衛導+慣導+視覺融合算法，替代磁羅盤方案，不受磁干擾，方向準

◎ 星光級攝像頭，有星光就能看得清

華測T12pro 視頻測量RTK

華測T11 視頻測量RTK

華測T9 視覺放樣RTK

華測T5Pro 慣導版口袋RTK

華測X16Pro 視頻測量RTK

華測X15 視頻測量RTK

華測X11 視覺放樣RTK

華測X6 慣導版口袋RTK

中繪i93Pro 視頻測量RTK

中繪i89 視頻測量RTK

中繪i86 視覺放樣RTK

i86 視覺放樣RTK技術參數 TECHNICAL PARAMETER

項目	內容	參數
接收機特性	衛星跟蹤	GPS+BDS+Glonass+galileo+QZSS，支持北斗三代衛星,支持五星二十一頻
	操作系統	LINUX操作系統
	初始化時間①	＜5s（典型值）
	初始化可靠性	>99.99%
接收機外觀	按鍵	1個動/靜態切換鍵、1個電源鍵
接收機外觀	指示燈	1個差分信號燈，1個衛星燈，1個靜態數據采集燈，1個電源燈
標稱精度②	靜態精度	平面精度：±(2.5+ 0.5×10-6×D) mm
	靜態精度	高程精度：±(5+0.5×10-6×D) mm
	RTK精度	平面精度：±(8 + 1×10-6×D) mm
	RTK精度	高程精度：±(15+ 1×10-6×D) mm
	單機精度	1.5m
	碼差分精度③	平面精度：±(0.25 + 1×10-6×D) m
	碼差分精度③	高程精度：±(0.5+ 1×10-6×D) m
GNSS+慣導④	IMU	200Hz
	傾斜角度	0~60°
	傾斜補償精度	10mm+0.7mm/°tilt（30°內精度＜2.5cm）
電氣化參數	電池	內置3300mAh鋰電池，移動站典型續航11h以上
電氣化參數	外接電源	支持USB口外部供電
物理特性	尺寸（長寬高）	119 mm119 mm 85mm
	重量	0.73kg
	材質	鎂合金AZ91D機身
	工作溫度	-45℃~+75℃
	存儲溫度	-55℃~+85℃
	防水防塵	IP68級
	沖擊震動	IK08級
	防跌落	抗2米自由落體跌落
數據輸出	輸出格式	NMEA 0183、二進制碼
數據輸出	輸出方式	BT/Wi-Fi/電臺
靜態存儲	存儲格式	可直接記錄HCN、HRC、RINEX
	存儲空間	標配8GB內置存儲
	下載方式	通用USB數據下載；HTTP下載
數據通訊	I/O接口	1個外置UHF天線接口
	I/O接口	1個USB-TypeC接口，支持充電，供電，數據下載
	網絡模塊	手簿支持4G全網通
	電臺	內置高頻450-470MHz單收電臺
	協議	華測協議、透明傳輸、TT450
	藍牙	BT4.0，向下兼容BT2.x，兼容Windows、Android、IOS系統
	數據傳輸	Wi-Fi數據鏈
	Wi-Fi	802.11 b/g/n
	NFC	支持NFC閃連
接收機功能	超級雙收	支持電臺+網絡兩路數據同時差分，提供全面數據服務
	一鍵匹配	支持手簿軟件一鍵匹配基站數據
	遠程升級	支持一鍵遠程升級
手簿參數	型號	HCE600 安卓測量手簿
	網絡	4G全網通，內置eSIM贈送三年測繪流量
	操作系統	Android 10
	CPU	八核2.0Ghz處理器
	液晶屏	5.5'' 高清顯示屏
	電池	內置3300mAh鋰電池，移動站典型續航11h以上
	防水防塵	IP68
