思拓力S10A星站RTK GNSS系統（停產）

2017-07-05 熱度：5994 ℃

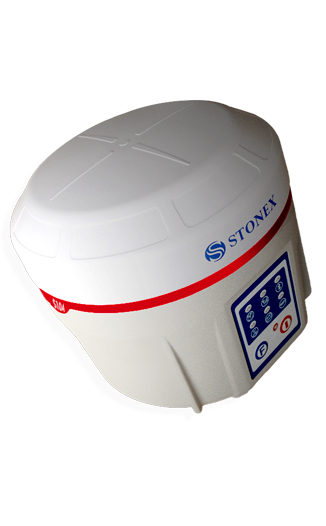

思拓力S10A星站RTK GNSS系統

中國精度：S10A星站RTK繼承S10智能慣導RTK全部優點：智能操作系統、鎂合金機身、內置慣導支持傾斜30°精度3CM、云后臺、WebUI……S10A利用中國精度星基增強系統，地球同步通訊衛星通過L波段向全球播發數據信號，實現單機定位厘米級精度，不依賴地面基站、CORS或網絡；無差分信號地區、沙漠、海洋、GIS采集、快捷單機定位，輕松實現高精度。

星際續航：S10A星鏈續航技術，支持用戶數據鏈斷開的情況下，30至40分鐘厘米精度作業。

運營政策：思拓力中國精度產品，以特別的運營政策開放給客戶。

ONE01

智能云后臺，讓測量更有深度

S10A智能云后臺為用戶實現內外業一體化，并可以對設備遠程管理、服務與支持。用戶可以利用云后臺進行團隊項目管理、參數與控制點共享、成果數據實時回傳驗證、軌跡記錄。得到用戶授權后，思拓力服務中心能夠遠程提供技術支持，包括系統版本升級、系統注冊、遠程調試等服務。

TWO02

iTrack全星系衛星追蹤技術

思拓力歐洲研發中心經過3年磨礪，成功研發并推出iTrack追蹤技術，能夠追蹤目前所有衛星系統的頻段，并已經為未來的更多系統進行了設計預留。

THREE03

iSmart面向未來的智能平臺

思拓力在S10A上應用了新開發的iSmart智能平臺，為S10A提供了更加高效、穩定的核心系統。歷時3年自主研發的Cortex A8平臺+Linux系統在保證穩定性、高效率、擴展性的同時，更面向未來。

1、可支持高達32G的內置存儲器
主機標配4GB存儲器，在使用全星系雙頻數據記錄（1秒間隔，平均24顆衛星）情況下能記錄45天的數據。可定制高達32GB的內置存儲器。

2、真正50Hz高速數據采集
得益于iSmart平臺，S10A能夠進行高達50Hz的原始數據采集，高速流暢。NMEA輸出在使用Wi-Fi的情況下，也能夠?qū)崿F(xiàn)50Hz的更新率。

3、開放式編程接口，支持在S10上進行二次開發
思拓力支持向高級用戶開放編程接口，提供SDK包以及開發支持。能夠支持客戶在S10A上運行自有程序，實現在電力、監控等其他行業的集成應用。

4、原生北斗系統支持
S10A所有的軟硬件設計均針對北斗系統進行了專門的優化，能夠?qū)崿F(xiàn)全面的北斗系統支持。包括衛星追蹤、RTK解算、靜態記錄到數據解算，均能夠?qū)崿F(xiàn)北斗全程參與。

FOUR04

iMENS慣導輔助定位引擎

可傾斜測量無需精確對中
在傳統的GNSS測量系統基礎上，使用慣性傳感輔助定位，不再要求精準對中，真正做到“停下即采，采好即走”，提高采點效率。對于屋角、管線等位置的采集更加方便。

1、傾斜補償
不再需要精確對中，S10A內置的iMENS慣性傳感器能夠自動進行傾斜補償，在測量作業中，使用者不需要嚴格對中后再采點。內置的傾斜補償器能夠根據對中桿傾斜的方向和角度自行進行坐標校正，得到正確的地面坐標。具有溫控功能，能更有效保證傾斜測量精度。

2、電子水泡
在需要更高精度或作業環境強磁場干擾的情況下，可關閉傾斜補償，以電子水泡高效測量。S10A自動分析坐標和精度因子，在達到預設精度門限情況下，不需要人工干預，語音提示自動完成數據采點記錄。

FIVE05

小巧堅固的鎂合金機身

主機1.1KG，外觀14×14cm
鎂合金有著相比其他材質的優勢：質量輕，耐外力撞擊且有減震功能，電磁屏蔽好，高檔美觀。但其成本及生產難度也都很高。思拓力投入大量成本進行鎂合金殼體的研發設計，成功為S10A穿上了鎂合金的外衣，是RTK整機設計上的突破。輕便的機身，大程度上減輕了測量人員野外工作的負荷。

在S10A小巧的機身內，GNSS天線、主板、核心控制板、慣導、電臺、智能電池、3G、藍牙、Wi-Fi模塊全部內置，并保證整機的高精度，S10A的電磁串?dāng)_抑制技術。

SIX06

EasyUse用戶交互體驗

每一位測量員都可以成為高手

思拓力為S10A的用戶體驗進行了細致周到的使用習慣調查，從TTS語音播報，面板設計，到Web界面，以及遠程服務的工作流程，都反復修改，并邀請用戶試用提改進意見，力求從用戶的角度感覺流暢舒服。

1、Web UI便于其他便攜設備連接
接入S10A內置熱點，通過Web瀏覽器操作界面，輕松管理S10A。只要您手上有一臺帶Wi-Fi的智能手機，就能夠輕松連上S10A，進行狀態讀取和設置。

2、TTS語音播報，真正會說話的RTK
S10A采用的TTS語音播報技術，是一臺真正“會說話”的RTK，它甚至能為您閱讀短信。S10A播報的不僅僅是提前內置的語音內容，用戶可以自行編輯文本，TTS自動轉化為語音。支持API定制，第三方軟件可應用此語音播報。

3、標配快速釋放器
方便從對中桿安裝拆卸主機，提高效率高達90%。僅需輕輕一按，即可卸下S10A，縮短架站收站時間。

4、標準化、開放性，與世界兼容
內置電臺及外置電臺均支持多種通訊協議，能與其他廠家產品互聯互通。S10A能夠支持TrimTalk450S、 TrimMark3、 PCC EOT、 SOUTH, Hi-TARGET等通訊協議，能夠與市面主流設備無縫連接，全面優化客戶的資產配置。

標準化設計，輕松接入國際主流廠家系統，RTCM 3.2差分協議，RINEX 標準數據輸出，NMEA0183協議，NTRIP網絡差分協議，統一的思拓力命令體系。

開啟星站差分時代，不依賴地面差分，單機實現厘米精度。星鏈續航功能，地面數據鏈斷開后繼續測量40分鐘。

產品型號	S10A
衛星系統	北斗+GPS+Glonass+Galileo
跟蹤特性	通道數	372
	GPS	L1 C/A，L2E，L2C，L5
	GLONASS	L1 C/A, L1P, L2 C/A（僅GLONASS M）, L2P
	BDS	B1，B2
	GIOVE-A	L1 BOC, E5A, E5B, E5AltBOC1
	GIOVE-B	L1 CBOC, E5A, E5B, E5AltBOC1
	SBAS	WASS、MSAS、EGNOS、QZSS
碼差分GNSS定位	水平	±(0.25m+1ppm)RMS
	垂直	±(0.5m+1ppm)RMS
SBAS定位(典型)	水平	＜1m 3DRMS
	垂直	＜5m 3DRMS
靜態GNSS測量	水平	±(2.5mm+0.5ppm)RMS
	垂直	±(5mm+0.5ppm)RMS
實時動態測量	單基線	<30 km
	水平	±(8mm+1ppm)RMS
	垂直	±(15mm+1ppm)RMS
	網絡RTK
	水平	±(8mm+1ppm)RMS
	垂直	±(15mm+1ppm)RMS
	初始化時間	<10s
	初始化可靠性	>99.99%
中國精度	平面	5-12cm
	高程	10-15cm
環境指標	工作溫度	-30℃～+65℃
	存儲溫度	-40℃～+85℃
	防水防塵	IP67
	跌落	抗2米隨桿跌落（混凝土底板）
	濕度	抗100%冷凝
內存及數據	內置存儲	4G
	外置存儲	標配8G Micro SD，最大支持32G 擴容
	差分輸出	CMR,CMR+,RTCM2.3,RTCM3.0,RTCM3.1，RTCM3.2 MSM
GNSS天線特性	全新設計的iTrack全星系接收天線，零相位中心，內置多路徑抑制板
無線通訊	藍牙	Bluetooth 2.1 + EDR / Bluetooth 4.0 BLE
	Wi-Fi	IEEE 802.11 b/g/n
	網絡通訊	WCDMA3.5G網絡通訊模塊，兼容GPRS/EDGE，可定制CDMA2000/EVDO 3G通訊
	通訊協議	TrimTalk450S, TrimMark3, PCC EOT, SOUTH，Hi-TARGET
	UHF電臺	內置收發一體	0.5W/2W
		外置發射	5W/35W
		工作頻率	410-470MHz
物理及電源特性	單塊電池使用時間	12h（靜態模式）
		6h（內置電臺基準站模式）
		8h（移動站模式)
	尺寸	直徑14.1 cm×14cm
	重量	1.1kg
	電池容量	兩塊可卸鋰電池，11.1V，37.7Wh
	外接電源	9-18V寬壓直流設計，帶過壓保護
	按鍵	2個多功能組合按鍵
	接口	5PIN	LEMO 電源接口+RS232
		7PIN	LEMO RS232+USB
		2個SMA數據鏈天線接口
P9工業級手簿	操作系統	正版Windows Mobile 6.5
	硬件平臺	AM335X 主頻1GHz
	板載內存	RAM：512MB DDR3 板載內存4G（可定制32G）
	顯示屏	3.7英寸Blanwiew TFT半透半反屏，480*640VGA 分辨率
	電池	7.2V/3400mAH 單塊10小時工作時間
	防塵防水	IP67
	工作溫度	-40～+85℃
	存儲溫度	-60～+85℃
	抗震	抗1.2米跌落（混凝土硬地）
	通訊	Wi-Fi/藍牙/USB OTG(直連U盤)/3.5G網絡/通話
	攝像頭	500萬像素自動對焦
以上技術參數以實際產品為準，如有變更，恕不另行通知。
