大疆經緯M300 RTK無人機

2022-12-23 熱度：7730 ℃

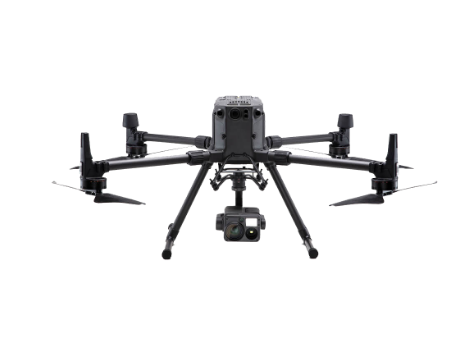

現代航空系統與大疆行業級無人機技術在此融合。經緯M300RTK擁有55分鐘長續航、強大的機器智能及六向定位避障等諸多強項，以實力刷新想象。

全新 OcuSync 行業版圖傳系統11，帶來遠達 15 公里的控制距離，可實現三通道3 1080p 圖傳。支持 2.4/5.8 GHz 雙頻通信4，作業過程中自動實時切換至最佳信道，復雜環境下依然能有效抵抗干擾。配備 AES-256 圖傳加密技術，始終保障數據傳輸安全。支持 LTE 備份鏈路，進一步提高了圖傳可靠性。

全新的機身結構和動力系統設計，只為更加強勁、穩定的飛行表現，讓你直面挑戰，迎難而上。

最長飛行時間55分鐘；最大傾斜下降速度7米/秒；最大飛行高度⁵7000米，抗風能力15米/秒；最大飛行速度23米/秒。

多負載平臺：經緯M300 RTK提供下置雙云臺、上置單云臺和Onboard SDK開放接口。最多可同時支持三個負載，最大載重達2.7公斤，讓負載配置更加靈活。

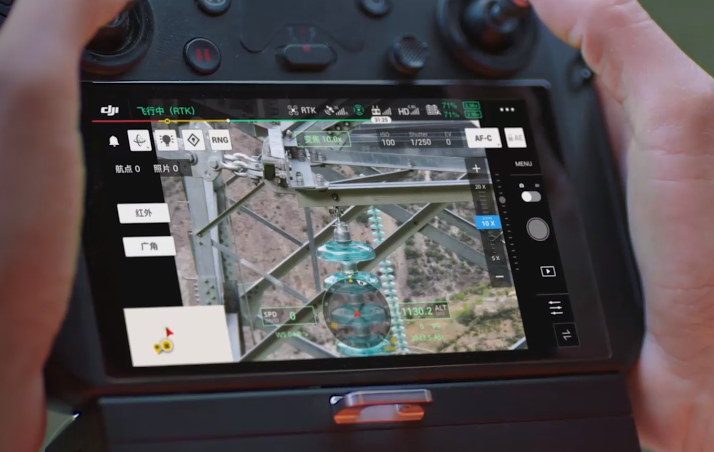

在線任務錄制: 通過在線任務錄制，可實時錄制飛行器運動、云臺俯仰、照片拍攝、變焦等多種動作，并可將其存儲為航線文件，在未來的自動巡檢任務中隨時調用。

AI 加持的精準復拍功能，大幅提升了自動化任務的準確性。完成在線任務錄制后，從樣片中框選出目標區域，在隨后的自動化任務中，AI 算法會自主比對目標區域和當前的實時畫面，據此糾正相機的拍攝角度，從而每次作業都能拍到同一目標區域。

通過航點飛行2.0 智能航線規劃模式，可設定多達 65,535 個航點，并支持單個負載或多個負載（包括第三方負載）在每個航點執行多個動作。此外，航點飛行 2.0 的飛行路徑設定方式更加靈活，大幅提升自動化任務效率。

打點定位

在相機畫面或地圖上一鍵標記靜態目標，即可自動解算出其精確的位置信息，并以 AR 圖標的形式投射到所有圖傳畫面中。位置信息將自動分享至另一個遙控器，并可通過大疆司空8 等在線平臺共享給團隊其他成員。

智能跟蹤

針對人、車輛和船只等移動中的目標，可實現自主識別、定位并持續跟蹤。輔以自動變焦功能，目標將始終處于畫面中心位置，并保持合適比例以便查看。同時可通過另一個遙控器或大疆司空8 將目標信息共享給團隊其他成員。

航空級態勢感知

經緯 M300 RTK 引入全新的飛行輔助界面，將飛行參數、導航、障礙物地圖等多維度的關鍵信息整合至同一界面，賦予作業人員強?的態勢感知能力。

靈活雙控

得益于高級雙控模式，作業人員一鍵即可獲取飛行器或負載的控制權限，讓任務部署及團隊協作更加靈活。

為提升飛行安全性及穩定性，大疆行業級無人機首次將雙目視覺和紅外傳感?同時引入到機身的六個?上，帶來全六向環境感知及定位、避障能力。系統最大探測范圍達 40 米，并支持通過 DJI Pilot App 自定義避障距離。即使在橋底水面等復雜作業環境下，也可保證穩定飛行和避障。

經緯 M300 RTK 提供一站式的無人機健康管理系統，可顯示各模塊的健康狀態，保存異常記錄，并提供簡易故障排查指南。自動記錄全生命周期的飛行架次、時長和里程等飛行數據，提供相應的維護保養建議，確保作業設備以更好的狀態迎接每一次任務。

經緯 M300 RTK 配備多重冗余系統，讓你放心應對惡劣作業環境與重大任務，為不時之需做好準備。

技術參數

經緯 M300 RTK

飛行器

尺寸

尺寸（展開，不包含槳葉）：810×670×430 mm（長×寬×高）

尺寸（折疊，包含槳葉）：430×420×430 mm（長×寬×高）

對稱電機軸距

895 mm

重量（含下置單云臺支架）

空機重量（不含電池）：3.6 kg

空機重量（含雙電池）：6.3 kg

單云臺減震球最大負重

930g

最大起飛重量

9 kg

工作頻率

2.4000-2.4835 GHz

5.725-5.850 GHz

發射功率（EIRP）

2.4000-2.4835 GHz：

29.5 dBm（FCC）；18.5dBm（CE）

18.5 dBm（SRRC）；18.5dBm（MIC）

5.725-5.850 GHz：

28.5 dBm（FCC）；12.5dBm（CE）

28.5 dBm（SRRC）

懸停精度（P-GPS）

垂直：

±0.1 m（視覺定位正常工作時）

±0.5 m（GPS 正常工作時）

±0.1 m（RTK 定位正常工作時）

水平：

±0.3 m（視覺定位正常工作時）

±1.5 m（GPS 正常工作時）

±0.1 m（RTK 定位正常工作時）

RTK 位置精度

在 RTK FIX 時：

1 cm+1 ppm（水平）

1.5 cm + 1 ppm（垂直）

最大旋轉角速度

俯仰軸：300°/s

航向軸：100°/s

最大俯仰角度

30° （P模式且前視視覺系統啟用：25°）

最大上升速度

S 模式：6 m/s

P 模式：5 m/s

最大下降速度（垂直）

S 模式：5 m/s

P 模式：4 m/s

最大傾斜下降速度

S 模式：7 m/s

最大水平飛行速度

S 模式：23 m/s

P 模式：17 m/s

最大飛行海拔高度

5000 m（2110 槳葉，起飛重量≤7 kg）/ 7000 m（2195 高原靜音槳葉，起飛重量≤7 kg）

最大可承受風速

15 m/s（七級風）

起飛降落階段最大可承受風速為12 m/s

最大飛行時間

55 min

適配 DJI 云臺

禪思 XT2、禪思 XT S、禪思 Z30、禪思 H20、禪思 H20T、DJI P1、DJI L1

支持云臺安裝方式

下置單云臺、上置單云臺、下置雙云臺、下置單云臺+上置單云臺、下置雙云臺+上置單云臺

IP 防護等級

IP45

GNSS

GPS+GLONASS+BeiDou+Galileo

工作環境溫度

-20°C 至 50°C

遙控器

工作頻率

2.4000-2.4835 GHz

5.725-5.850 GHz

最大信號有效距離（無干擾、無遮擋）

NCC/FCC：15 km

CE/MIC：8 km

SRRC：8 km

等效全向輻射功率（EIRP）

2.4000-2.4835 GHz：

29.5 dBm（FCC）；18.5dBm（CE）

18.5 dBm（SRRC）；18.5dBm（MIC）

5.725-5.850 GHz：

28.5 dBm（FCC）；12.5dBm（CE）

20.5 dBm（SRRC）

外置電池

名稱：WB37 智能電池

容量：4920 mAh

電壓：7.6 V

電池類型：LiPo

能量：37.39 Wh

充電時間（使用 BS60 智能電池箱）：70 分鐘（15°C 至 45°C）；130 分鐘（0°C 至 15°C）

內置電池

類型：18650 鋰離子電池（5000 mAh @ 7.2 V）

充電方式：使用規格為 12V/2A 的 USB 充電器

額定功率：17 W

充電時間：2 小時 15 分鐘（使用規格為12V/2A 的 USB 充電器）

續航時間

內置電池：約 2.5 小時內置電池+外置電池：約 4.5 小時

USB-A 接口供電電壓/電流

5 V / 1.5 A

工作環境溫度

-20° 至 40° C

視覺系統

障礙物感知范圍

前后左右：0.7-40 m

上下：0.6-30 m

FOV

前后下：65°（H），50°（V）

左右上：75°（H），60°（V）

使用環境

表面有豐富紋理，光照條件充足

（>15 lux，室內日光燈正常照射環境）

紅外感知系統

障礙物感知范圍

0.1-8 m

FOV

30°（±15°）

使用環境

漫反射，大尺寸，高反射率（反射率>10%）障礙物

上下補光燈

有效照明距離

5 m

FPV攝像頭

分辨率

960p

FOV

145°

幀率

30 fps

智能飛行電池

型號

TB60

容量

5935 mAh

電壓

52.8 V

電池類型

LiPo 12S

能量

274 Wh

電池整體重量

約 1.35 kg

工作環境溫度

-20℃ 至 50℃

理想存放環境溫度

22℃ 至 30℃

充電環境溫度

-20°C 至 40°C（當環境溫度低于 5°C時，電池會啟動自加熱功能，在低溫環境下充電有可能會降低電池使用壽命）

充電時間

使用 BS60 智能電池箱時，

使用 220 V 電源：完全充滿兩塊 TB6
