垂準儀介紹與激光垂準儀使用方法詳解

        在建筑工程、土木施工、設備安裝及室內裝修等領域，精確的垂直基準傳遞是確保施工質量的關鍵。垂準儀，正是專門用于進行鉛垂線基準傳遞的精密光學或電子儀器。它能夠從上向下或從下向上引出一條絕對垂直的基準線，廣泛應用于高層建筑的垂直度控制、電梯井的施工、大型機械的安裝校準等場景。

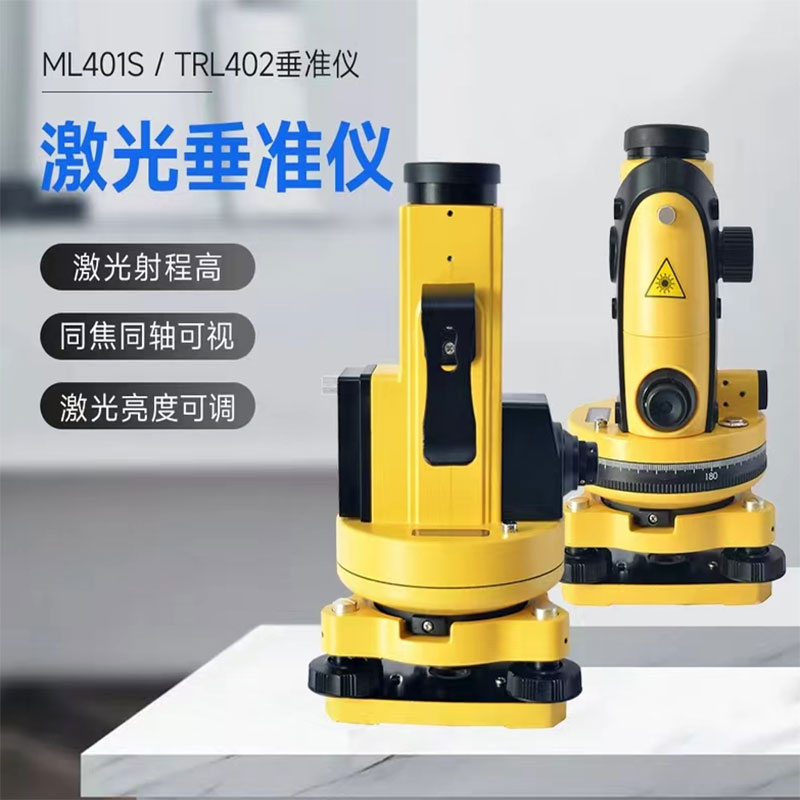

      傳統的垂準儀為光學式，通過目鏡觀測，需要人工讀數和定位，對操作人員的技術要求較高，且效率相對較低。隨著科技發展，激光垂準儀已成為市場主流。它通過發射可見的激光束來建立垂直基準線，具有操作簡便、精度高、直觀高效等顯著優點。

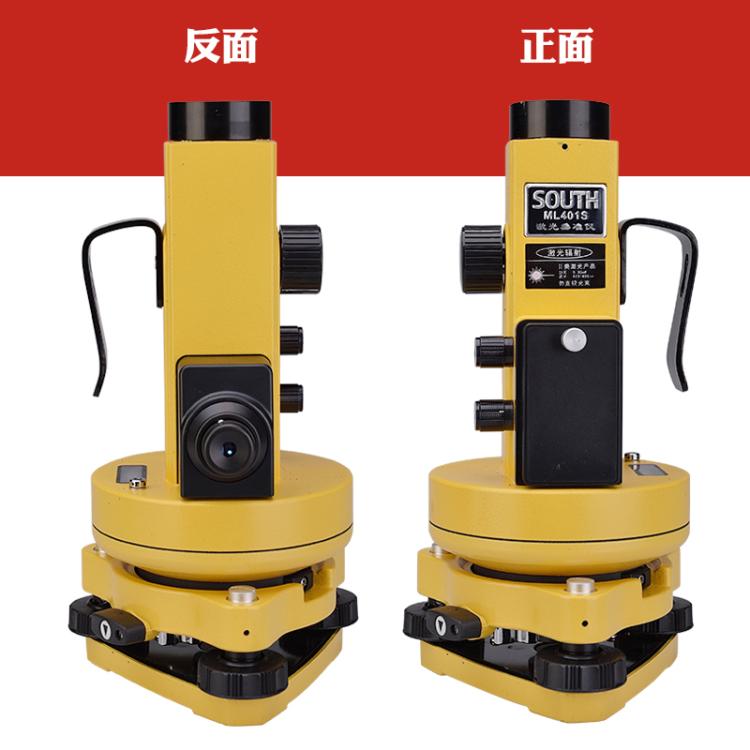

激光垂準儀的核心組成部分

一臺典型的激光垂準儀通常包括：

激光器：核心部件，發射高亮度的激光束。

自動安平機構：內部通常裝有磁阻尼或電子補償器，能在一定傾斜范圍內自動補償，確保激光束始終保持鉛垂狀態。

對點器：儀器底部的激光筆，用于將儀器精確對準地面基準點。

精密調平機構：通常是三個腳螺旋，用于初步粗平儀器。

電源：一般為電池供電。

外殼及三腳架：保護內部結構并提供穩定的支撐。

激光垂準儀的使用方法詳解

正確使用激光垂準儀是保證測量精度的前提，其操作可遵循以下步驟：

1. 準備工作：

選擇堅固、平整的場地架設三腳架，并高度適中。

將垂準儀安裝在三腳架上，初步擰緊連接螺旋。

2. 對中與粗平：

開啟下對點激光器，通過觀察地面激光點，移動三腳架架腿，使激光點大致對準地面上的基準點（如控制點O）。

然后通過調整三個腳螺旋，使儀器上的圓水準器氣泡居中，完成粗平。此步驟旨在為后續精平打下基礎。

3. 精平：

開啟儀器的主激光發射器。

仔細觀察儀器上的長水準管（或電子水準器），通過微調三個腳螺旋，使水準管氣泡嚴格居中。此步驟至關重要，它確保儀器的自動安平補償系統在最佳工作范圍內，從而保證激光束的垂直精度。

4. 對中與投測：

精平后，儀器可能發生輕微移動，導致下對點激光偏離基準點。此時，需松開儀器連接螺旋，在三腳架平臺上輕微、平穩地平移整個儀器（切忌旋轉），使激光點精確對準地面基準點O，然后擰緊連接螺旋。

再次檢查長水準管氣泡是否依然居中。通常需要對“精平-對中”步驟進行一兩次反復調整，直至兩者同時滿足要求。

此時，儀器已嚴格對中整平。向上發射的激光束將在目標層面（如上一層樓板）形成一個清晰的激光光斑，此點即為基準點O的垂直投影點O‘。施工人員可用接收靶精準定位該點并進行標記。

5. 注意事項：

避免強光直射激光線，以免影響目標點清晰度。

儀器搬站時，應關閉激光器并將補償器鎖定，以防損壞。

定期對儀器進行校驗，確保其測量精度。

       總之，激光垂準儀以其直觀、高效、高精度的特點，極大地簡化了垂直基準傳遞的流程，降低了作業強度，是現代施工中不可或缺的重要工具。掌握其正確的使用方法，對保證工程質量和施工進度具有重要意義。
