全站儀的dHD、dHA、dHR、dSD、dVD分別代表什么含義？

2026-01-23 熱度：726 ℃

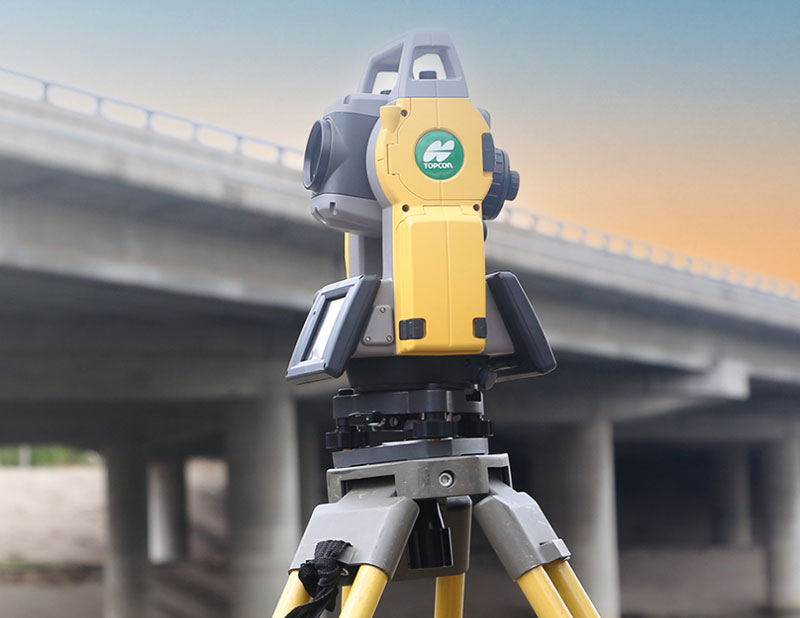

全站儀是一種集電子測距、電子測角和數據處理于一體的高精度測量儀器，廣泛應用于工程測量、地形測繪、建筑施工等領域。在全站儀的測量結果或顯示界面中，我們常會看到諸如 dHD、dHA、dHR、dSD、dVD 等縮寫符號，它們分別代表不同的坐標差值或距離分量，用于描述目標點相對于測站點的空間位置關系。

下面對這些術語逐一進行詳細解釋：

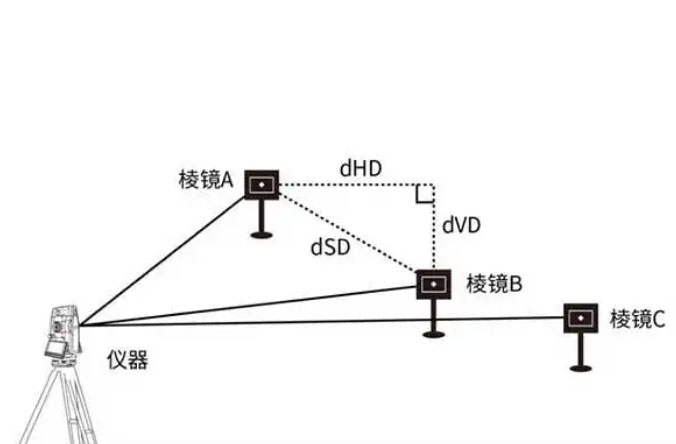

dHD（Horizontal Distance Difference）——水平距離差
dHD 表示目標點與測站點之間的水平投影距離差，即兩點在水平面上的直線距離。它是將斜距（SD）通過垂直角修正后得到的水平分量，計算公式為：

dHD = SD ? \cos ? (垂直角)

dHD=SD?cos(垂直角)

在平面控制測量或放樣作業中，dHD 是最常用的水平距離參數。

dHA（Horizontal Angle Difference）——水平角差
dHA 指的是從測站點觀測目標點時，其水平方向角與參考方向（如起始方向或已知方位）之間的角度差值。通常以度（°）為單位，用于確定目標點在水平面上的方位。在某些全站儀中，dHA 也可表示當前測點與前一點之間的水平角增量，用于連續觀測或偏心測量。
dHR（Horizontal Right Angle）——右水平角
dHR 并非所有全站儀都使用，但在部分品牌（如徠卡、拓普康等）中，它特指向右旋轉的水平角增量，常用于偏心測量或自由設站模式下。與 dHA 不同，dHR 更強調“右旋”方向的角度變化，有助于明確旋轉方向，避免角度混淆。在某些情況下，dHR 也可能表示目標點相對于儀器橫軸右側的水平偏移角。
dSD（Slope Distance Difference）——斜距差
dSD 表示測站點到目標點之間的實際斜線距離，即激光或紅外光束直接測得的距離。這是全站儀最基本的測距結果，未經過任何角度修正。在三維坐標計算中，dSD 需結合垂直角才能分解為水平距離（dHD）和高差（dVD）。
dVD（Vertical Distance Difference）——垂直距離差（高差）
dVD 指目標點相對于測站點的高程差，即兩點在垂直方向上的距離。它由斜距和垂直角計算得出：

dVD = SD ? \sin ? (垂直角)

dVD=SD?sin(垂直角)

若儀器設置了儀器高和目標高，dVD 還可進一步修正為實際高差，用于高程放樣或地形高程測量。

綜上所述，這些參數共同構成了全站儀三維空間定位的基礎：dSD 提供原始距離，dHA/dHR 提供水平方向信息，dHD 和 dVD 則分別給出水平和垂直方向的坐標增量。在實際測量工作中，理解這些符號的含義有助于正確解讀測量數據、提高作業效率，并確保成果精度。此外，在不同品牌或型號的全站儀中，符號命名可能略有差異，操作人員應結合具體儀器說明書進行確認。
