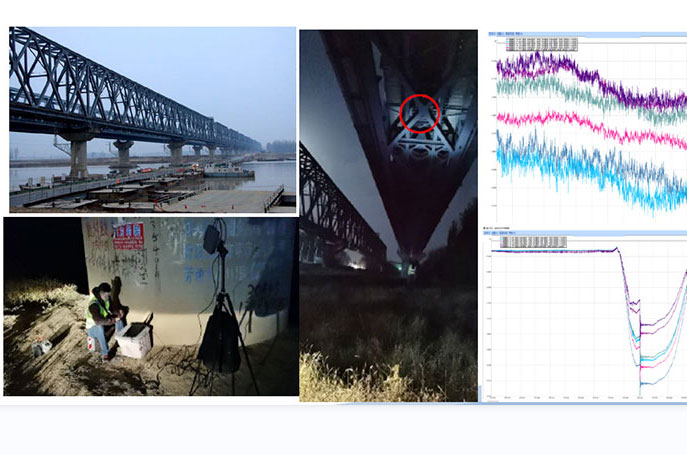

橋梁隧道大壩位移微形變監測方案

微形變監測雷達

橋梁隧道大壩微形變位移監測方案

創新形變監測技術

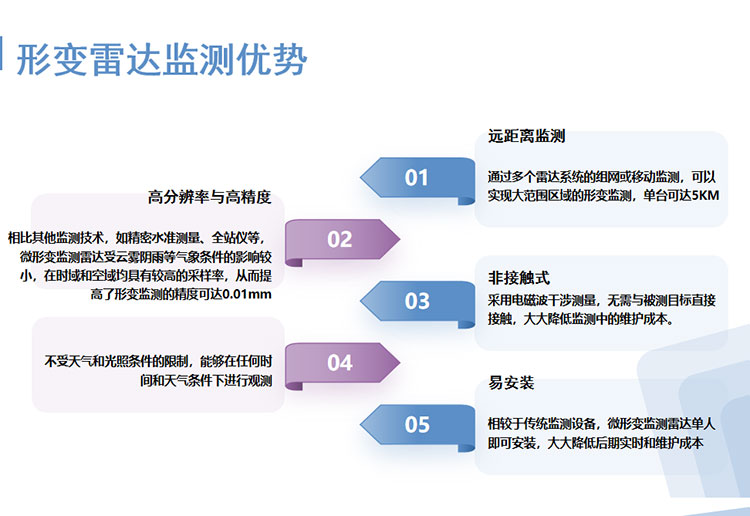

高精度、全天候、位移監測方案

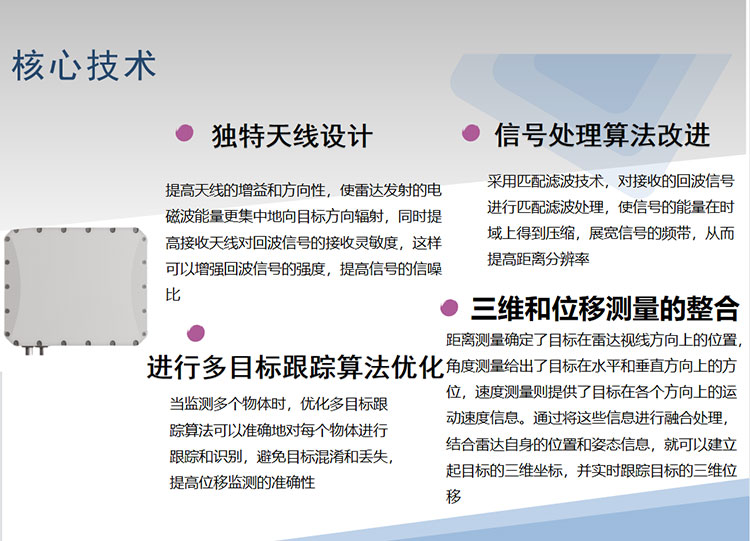

核心技術

獨特天線設計

提高天線的增益和方向性，使雷達發射的電磁波能量更集中地向目標方向輻射，同時提高接收

天線對回波信號的接收靈敏度，這樣可以增強回波信號的強度，提高信號的信噪比

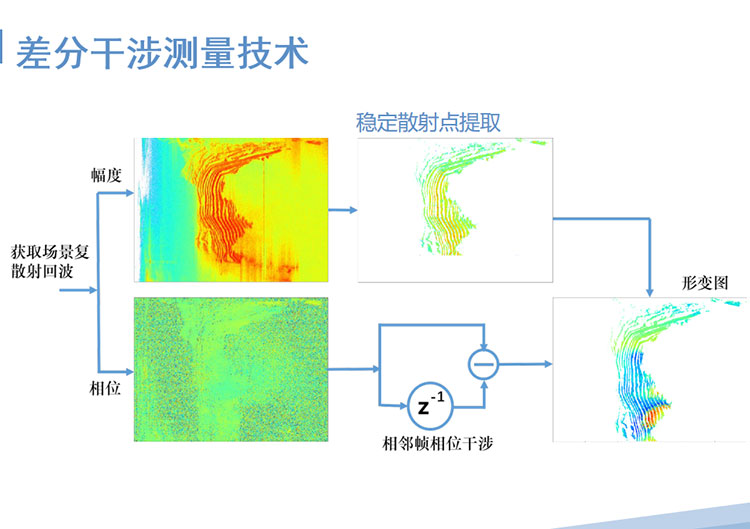

信號處理算法改進

采用匹配濾波技術，對接收的回波信號進行匹配濾波處理，使信號的能量在時域上得到壓縮，

展寬信號的頻帶，從而提高距離分辨率

進行多目標跟蹤算法優化

當監測多個物體時，優化多目標跟蹤算法可以準確地對每個物體進行跟蹤和識別，避免目標

混淆和丟失，提高位移監測的準確性

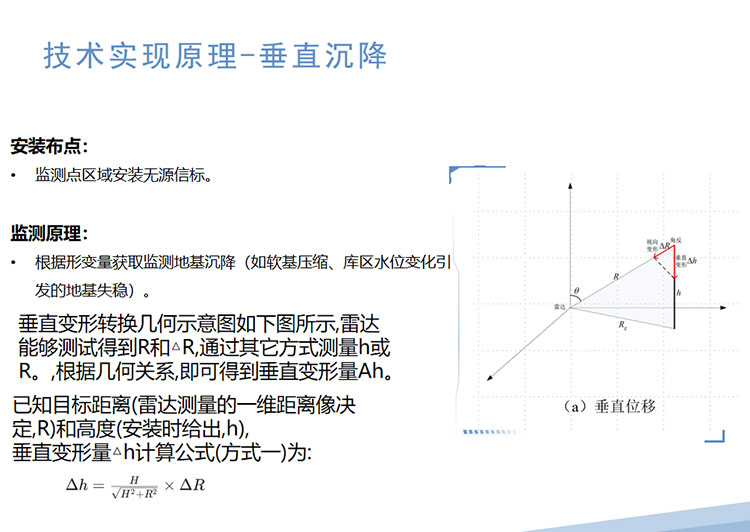

三維和位移測量的整合

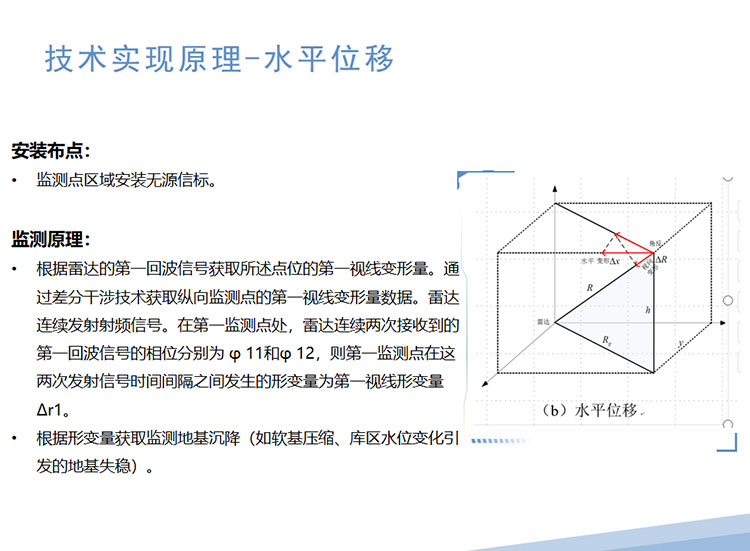

距離測量確定了目標在雷達視線方向上的位置，角度測量給出了目標在水平和垂直方向上的

方位，速度測量則提供了目標在各個方向上的運動速度信息。通過將這些信息進行融合處理，

結合雷達自身的位置和姿態信息，就可以建立起目標的三維坐標，并實時跟蹤目標的三維位移。
