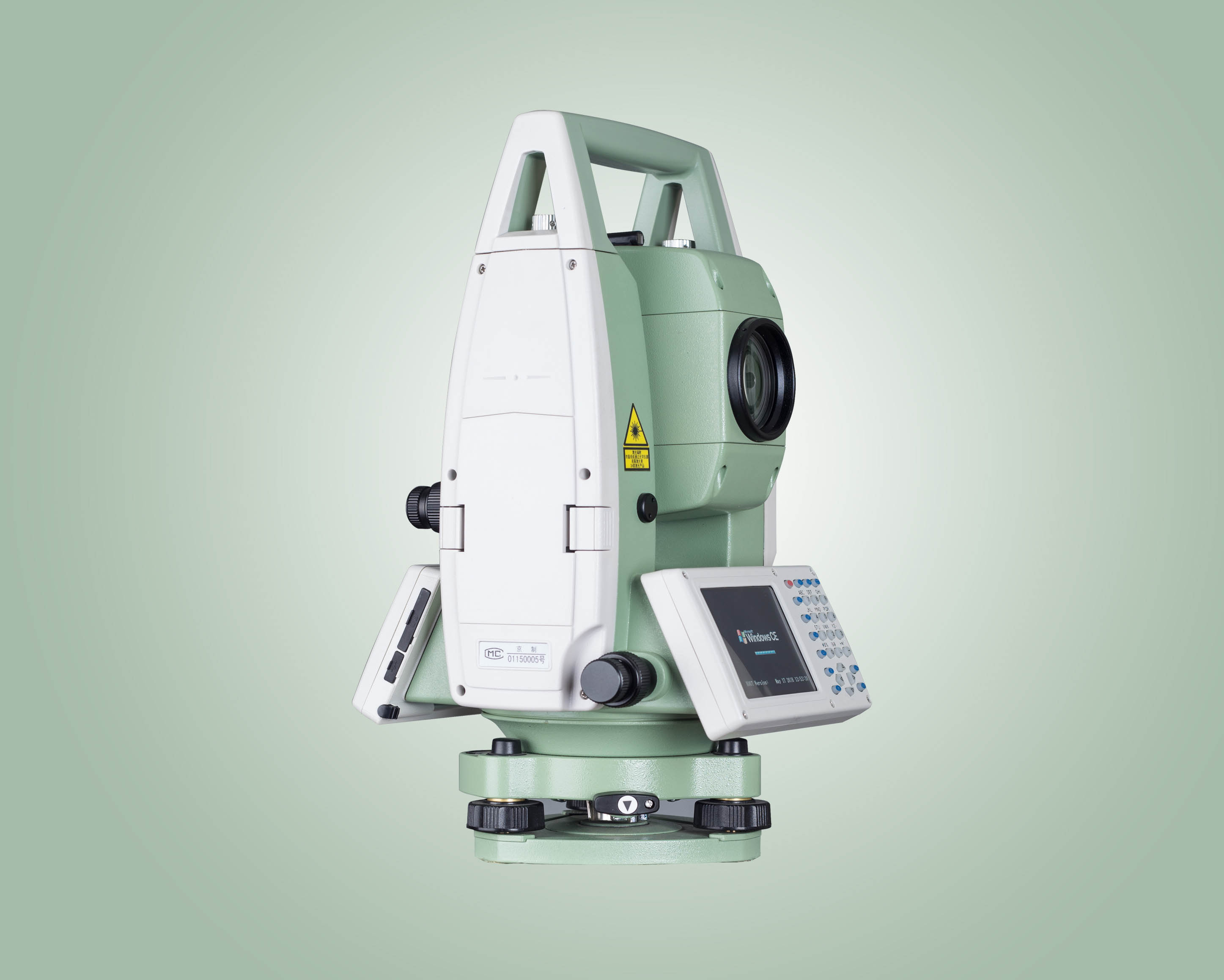

三鼎STS-791高精度全站儀

2025-01-21 熱度：7153 ℃

三鼎STS-791高精度全站儀

特點

1. 免棱鏡測程，精確測角精度1mm

2. 絕對編碼測角技術

3. 采用Windows CE 6.0中文操作系統

4. Intel PXA310處理器

5. 支持FTP， pC機直接可以通過WIFI訪問機器

6. 多模式USB數據傳輸功能， 128MB雙倍速率同步儲存，512MB閃存

7. 高清高亮彩色觸摸屏

8. 激光對中

跨越性改變

機械機構全面升級，測角精度穩定提升

1. 數軸系統：150粒鋼珠無間隙滾動，公轉軌跡不重合，保證定向精度

2. 橫軸系統：一體直竄式橫軸系統，保證幾何精度，提升豎直角精度

3. 角度讀取：絕對編碼四探頭采樣測角技術，有效降低度盤偏心和刻劃誤差

4. 微動系統：采用短螺距0.25mm微動系統，保證瞄準精度

測距系統全新整合，測距更穩定可靠

1. 光路改變：五同軸測距光路設計，充分隔離發射和放射光，提升測距精度

2. 機械系統改變：新型內外光路裝換裝置，不改變各光路的光程，減少抖動誤差

3. 電路改變：采用150MHz高測距載波頻率，提高測尺精度

4. 自主研發前置寬帶放大器，優化PCB布局，提高信噪比

人性化設計，提升體驗感

1. 多模式USB功能（OTG功能、同步傳輸、映射存儲），方便用戶實時交互

2. 640*480高清高亮3.5英寸觸摸顯示屏，強光下清晰可見

3. Windows CE 6.0操作系統

4. 標配CLASS 2藍牙模塊，支持藍牙虛擬串口，與手薄、GPS聯測

5. WIFI無線傳輸，支持FTP（PC通過WIFI直接訪問儀器）

應用領域

1. 建筑物變形監測

用于建筑物的變形監測，地下工程中的收斂測量、隧道監測網觀測等。南方高精度全站儀適應性強，在極其困難的條件下也應用自如。

2. 隧道施工

用于隧道挖掘進機械的引導，鉆孔定位和鉆桿定向，南方高精度全站儀可保證精確、可靠的機械位置控制。

3. 精密小型三角網

用于工程測量中小型三角網的精密測量或放樣，南方高精度全站儀穩定的精度保證了測量的可靠性。

4. 橋梁監測

用于橋梁的安裝測量、24小時的連續自動化變形監測等。可用南方高精度全站儀進行高精度的測量。

5. 壩體監測

水電站、尾礦庫等壩體的變形監測，配外接電源適應全天候的連續監測。

改變不只這“1秒”

時間走過1秒很容易

國產儀器精度提高“1秒”卻很艱難

十幾年，從“2秒”到“1秒”

攻克的是核心關鍵技術

填補的是儀器空白

改變的是1秒儀器格局

改變1秒時代

創新，腳步從未停止

儀器型號		STS-791R_10L
距離測量（有合作目標）
測程*	單棱鏡	3500m
	反射片（60mmx60mm）	1000m
精度		±（1mm+1x10^-6·D）
測量時間		精測0.3秒、跟蹤0.1秒
免棱鏡距離測量（無合作目標）
測程（柯達白，90%反射率）*		1000m
精度		±（3mm+2x10^-6·D)
測量時間		0.3~3秒
角度測量
測角方式		絕對編碼測角技術
碼盤直徑		79mm
最小讀數		0.1?/1?可選
精度		1?
探測方式		水平盤：四路探測豎直盤：四路探測
望遠鏡
成像		正像
鏡筒長度		154mm
物鏡有效孔徑		有效孔徑：48mm
放大倍率		30X
視場角		1°30′
分辨率		3?
最小對焦距離		1.2m
系統綜合參數
補償器		雙軸液體光電式電子補償器（補償范圍：±4′，分辨率：1 ?）
氣象修正		溫度氣壓傳感器自動改正
棱鏡常數修正		輸入?yún)?shù)自動改正
水準器
管水準器		30?/2mm
圓水準器		8′/2mm
光學對中器/激光對中可選
成像		正像
放大倍率		3X
調焦范圍		0.5m~∞
視場角		5°
操作系統
類型		Windows CE 6.0中文操作系統
CPU		Intel PXA310 處理器，最高主頻806MHZ
內存		128MB DDR，512MB NANDFLASH
數據通訊及傳輸
WIFI		支持FTP （PC機通過WIFI直接訪問儀器）
USB		多模式USB功能：OTG功能、同步傳輸、映射存儲
SD卡		支持外擴32G
顯示部分
屏幕類型		640x480點陣高清高亮觸摸屏
屏幕尺寸		3.5英寸彩色
數字顯示		最大：99999999.9999 最小：0.1mm
機載電池
電源		可充電鋰電池；3100AH
電壓		直流7.2V
連續工作		≥8小時
尺寸及重量
尺寸		196mmx192mmx360mm
重量		6.2Kg
