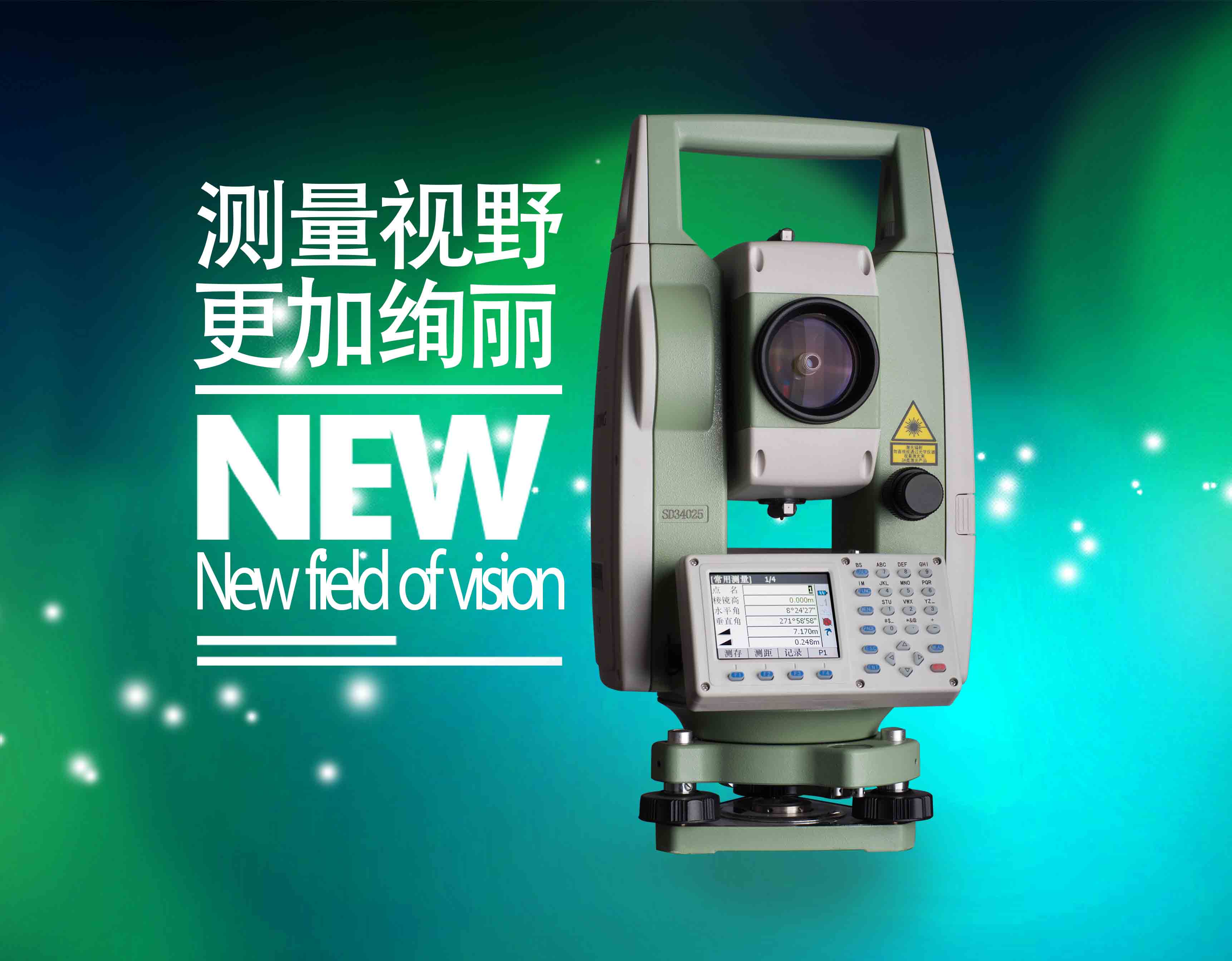

三鼎STS-762系列全站儀

2017-06-19 熱度：7208 ℃

三鼎STS-762系列全站儀

在功能上看，STS-762系列從以下幾個方面做了提升：

第一、彩屏設計，強光下依然顯示清晰。

第二、增加了溫度、氣壓自動修正功能，高敏感溫度、氣壓變化感觸。

第三、增加下滑環功能，可外接電源，滿足長時間測量需要。

第四，增加按鍵帶夜間照明，更方便夜間或弱光作業。

STS-762在功能上的改進和提升是一個全新的升華。此外，在測角測距精度、免棱鏡測程、與外部的數據傳輸交換等方面都做了預留，為以后向更高端的升級預留了平臺。

在技術上，STS-762從光、機、電三方面進行了改進。儀器橫豎軸設計做了改進，橫軸采用整體式的橫軸代替原來分體式橫軸，減小甚至消除儀器誤差，豎軸采用密珠式軸心來提高回轉精度。從電路方面，電路板上頻率等各方面全方位提高，提取測量弱信號，同時過濾干擾信號，通過電路采集提高性噪比。在測距、測角、水平角精度解決后，再次在垂直角精度這個難題上突破，補償器上的改進，提高了儀器的安平精度。

傳統：測繪工程、建筑工程、水利工程、交通與道路工程、地籍與房地產測量

廣泛：大型工業生產設備與構建安裝調試，大橋、水壩的變形觀測、地質災害監測、體育競技等。

具體應用：

控制測量：

帶狀地形和隱蔽地區，如線路控制測量和城市控制測量，使用全站儀的基本測量功能——導測量線，布設導線網和邊角網十分靈活，觀測方便，精度高。與GNSS產品（手持機、RTK）配合使用，布網形式更靈活，觀測更方便，精度更可靠。平面和高程控制可同時進行，用全站儀三角高程測量完全可以代替四等水準測量。

地形測量：

使用全站儀的程序測量功能進行三維坐標測量、側方測量、后方交會等，不但操作簡單，而且速度快、精度高，并可同時進行控制測量和碎部點測量。通過傳輸設備可將全站儀與計算機、繪圖儀相連形成內外業一體化的測繪系統，從而大大提高地形圖測繪的質量和效率。

工程放樣：

使用全站儀放樣測量功能可將設計好的建筑物、道路、管線等設施的位置，按圖紙要求快速、準確地測設到施工現場的實地，作為施工的依據；特別是一些造型復雜、要求高、規模大的建（構）筑物等。

變形監測：

在建筑物的變形觀測、地質災害的動態監測中，使用全站儀的坐標測量功能對變形部位的三維坐標進行實時監測，可以及時掌握變形規律，保障結構安全。

STS-762系列彩屏全站儀從外觀造型到內部性能都是一次“革命”。外觀更人性化設計、更精細的做工，高亮彩屏取代黑白屏。STS-762彩屏采用進口3.5英寸高亮液晶屏，經過測試屏幕在陽光下依然顯示清晰。

STS-762系列彩屏全站儀在原有特色技術上的優勢也不容忽視。防水防塵IP55等級設計，可承受雨水澆灌。絕對編碼測角使開機無需初始化，可避免測量工作中因掉電式關機造成的數據損失。800米免棱鏡激光測距可有效解決不可放置棱鏡的測點的測量問題，采用點發射、面接收激光測距光路，同高效率高精度觀測。SD卡、USB等配備多元的數據導入導出方式，最大可擴展到32G存儲，更方便數據的通訊。可見激光光束下對點直接找準對中，提高工作效率。

型號			STS-762L		STS-762R		STS-762R4L		STS-762R6L		STS-762R8L
距離測量
最大距離(天氣良好)	免棱鏡	-			350m		400m		600m		800m
	單棱鏡	5.0Km
	反射片	1.0Km
	數字顯示	最大：99999999.999 最小0.1mm
精度		有棱鏡：2+2 ppm 免棱鏡：3+2ppm
測量時間		精測0.3秒，跟蹤0.1秒
平均測量次數		可選取2～5次的平均值
氣象修正		溫度氣壓傳感器自動改正
棱鏡常數修正		輸入參數自動改正
角度測量
測角方式		絕對編碼
碼盤直徑		79mm
最小顯示讀數		1″/ 5″可選
精度		2″
探測方式		水平盤：對徑垂直盤：對徑
微動絲桿螺距		0.25mm
望遠鏡
成像		正像
鏡筒長度		154mm
物鏡有效孔徑		望遠：45mm，測距：50mm
放大倍率		30×
視場角		1°30′
最小對焦距離		１ｍ
分辨率		3″
自動垂直補償器
系統		雙軸液體光電式電子補償器
工作范圍		±4′
精度		1″
水準器
管水準器		30″／2mm
圓水準器		8′／2mm
對中器
激光對中		√		-		√		√		√
光學對中	成像	正像
	放大倍率	3×
	調焦范圍	0.5ｍ～∞
	視場角	5°
顯示部分
類型		2.7英寸320*240點陣高亮彩屏
機載電池
電源		鋰聚合物電池
電壓		直流6V
連續工作時間		10小時
尺寸
外形尺寸		200mm×190mm×350mm
數據傳輸
藍牙		Bluetooth 2.1+EDR標準
儲存		100m內部存儲器（可任意擴展）
USB		即插即用的USB傳輸數據方式
